| Material | bronce RG7 |
|---|---|
| Rosca trapezoidal | DIN 103, calidad 7H paso simple,rosca a derechas boquilla de engrase atornillable hasta Z-50 G1/8, a partir de Z-100 G1/4 |
| Máx. error de concentricidad | 0,3 mm |

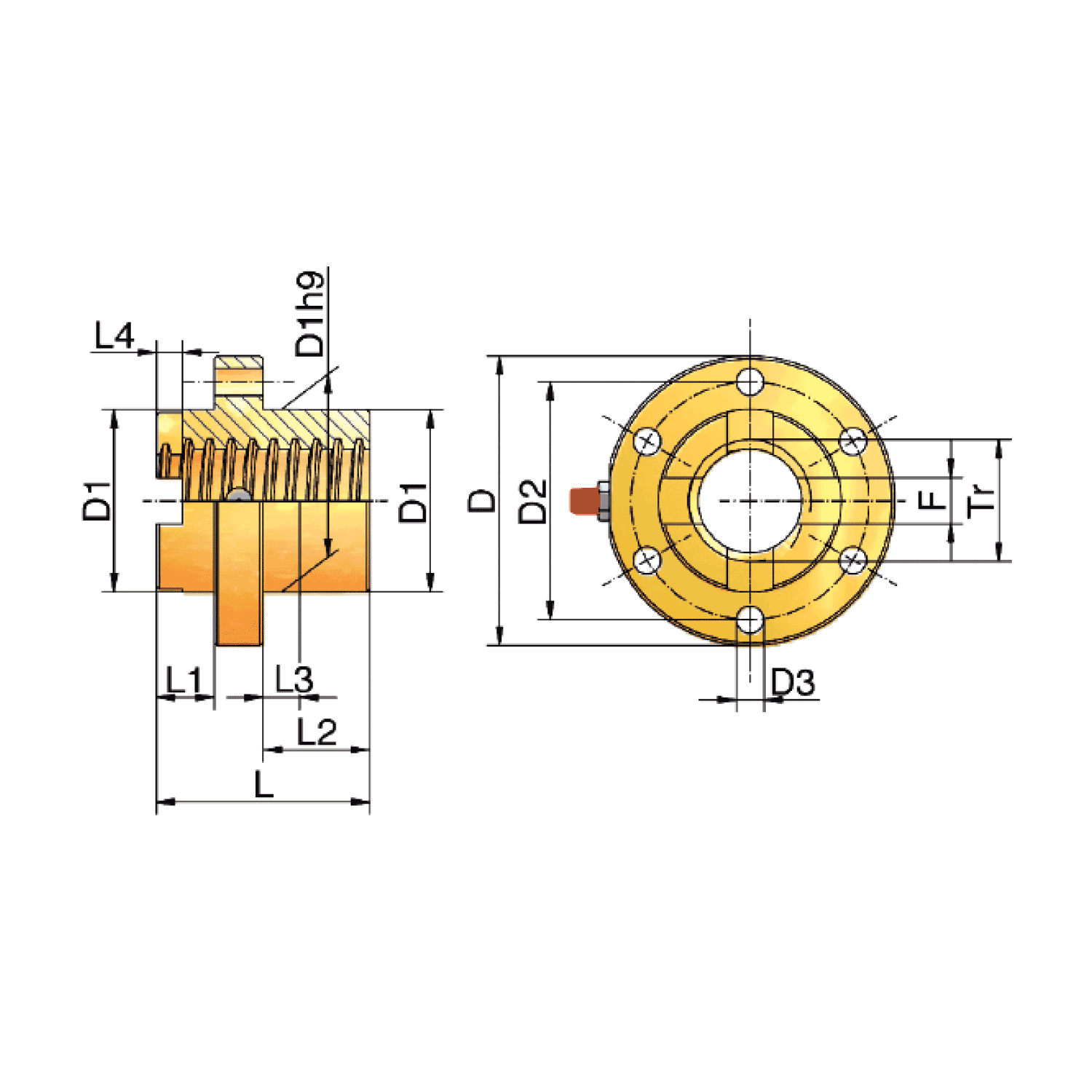

| artículo nr. | Rosca Trapezoidal Øxp | D | D1 | D2 | D3 6×60° | L | L1 | L2 | L3 | L4 | F | peso kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GSZ-2-DM2) | 16×4 | 49 | 26 | 40 | 5,5 | 45 | 13 | 20 | 8 | 6 | 6 | 0,3 |
| Z-5-DM1) | 18×4 | 52 | 29 | 40 | 6 | 45 | 13 | 20 | 8 | 6 | 6 | 0,3 |
| Z-10-DM1) | 20×4 | 68 | 39 | 54 | 7 | 45 | 13 | 20 | 8 | 6 | 8 | 0,57 |
| Z-25-DM1) | 30×6 | 79 | 46 | 61 | 7 | 50 | 13 | 23 | 8 | 7 | 12 | 0,8 |
| Z-35/50-DM1) | 40×7 | 95 | 60 | 78 | 9 | 70 | 18 | 36 | 12 | 8,5 | 15 | 1,54 |
| Z-100-DM | 55×9 | 130 | 85 | 108 | 11 | 90 | 18 | 54 | 18 | 10 | 20 | 4,1 |
| Z-150-DM | 60×9 | 140 | 90 | 116 | 13 | 115 | 20 | 75 | 20 | 10 | 20 | 5,3 |
| Z-250-DM1) | 80×16 | 185 | 120 | 153 | 17 | 140 | 25 | 85 | 30 | 14 | 25 | 12,2 |
| Z-350-DM1) | 100×16 | 230 | 145 | 189 | 23 | 160 | 25 | 100 | 35 | 14 | 24 | 21,6 |
| Z-500-DM1) | 120×16 | 255 | 170 | 214 | 23 | 180 | 30 | 110 | 40 | 14 | 30 | 30,5 |
| Z-750-DM | 140×20 | 289 | 200 | 252 | 23 | 220 | 30 | 140 | 50 | 18 | 30 | 58,3 |
| Z-1000-DM1) | 160×20 | 350 | 250 | 300 | 26 | 320 | 50 | 210 | 70 | 18 | 35 | 155 |
| artículo nr. | Rosca Trapezoidal Øxp | D | D1 | D2 | D3 6×60° | L | L1 | L2 | L3 | L4 | F | peso kg |
2 ) solo 4 agujeros 4×90 °
