SUS NECESIDADES – NUESTRAS SOLUCIONES
Actuadores ZIMM | Fuerzas de elevación de 25 a 200 kN para elevar, posicionar y regular
| Tareas de movimiento: | Elevar · Descender · Posicionar · Regular · Apoyar · Nivelar · Enderezar |
| Grupos de productos: | Actuadores electromecánicos · Cilindros eléctricos |
| Rangos de fuerza de elevación: | De 25 a 200 kN por actuador | Serie ZA, Serie ZA-I – 25 · 50 · 100 · 200 kN |
| Tamaños: | 4 |
| Versiones de husillo: | Accionamiento de husillo trapezoidal · Accionamiento de husillo de bolas |
| Áreas de aplicación: | Construcción de máquinas e instalaciones · Automatización · Industria del cable, el alambre y el tubo · Vehículos de guiado automático (AGV) · Obra hidráulica en acero · Sistemas de teleférico · Energía eólica · Logística marítima · Tecnología escénica · Ascensores inclinados · Aeronáutica y espacio · Tecnología urbana de seguridad y protección · Industria maderera · Arquitectura · Intralogística · Tecnología ferroviaria · Defensa · Equipos de apoyo en tierra |
| Gestión de calidad: | ISO 9001:2015 · Abierta a otras normas, evaluada por proyecto |

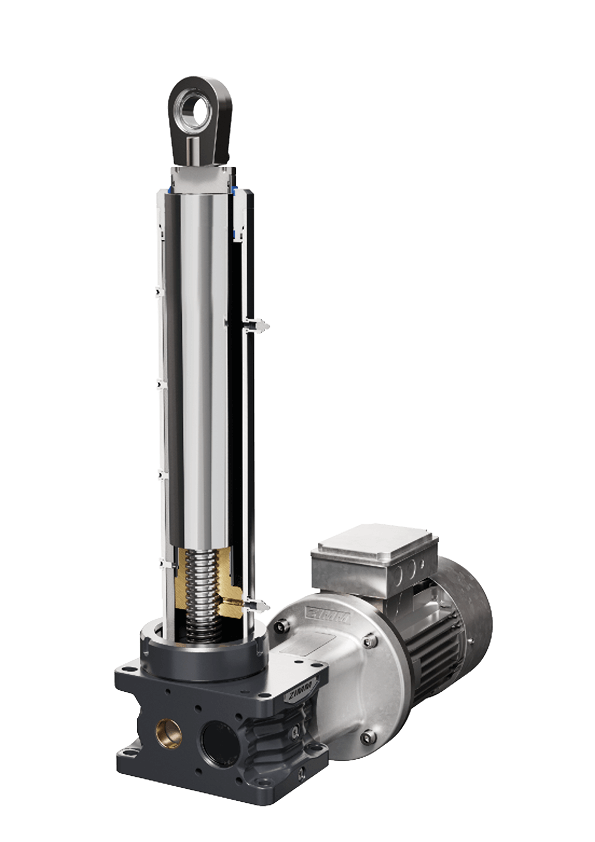

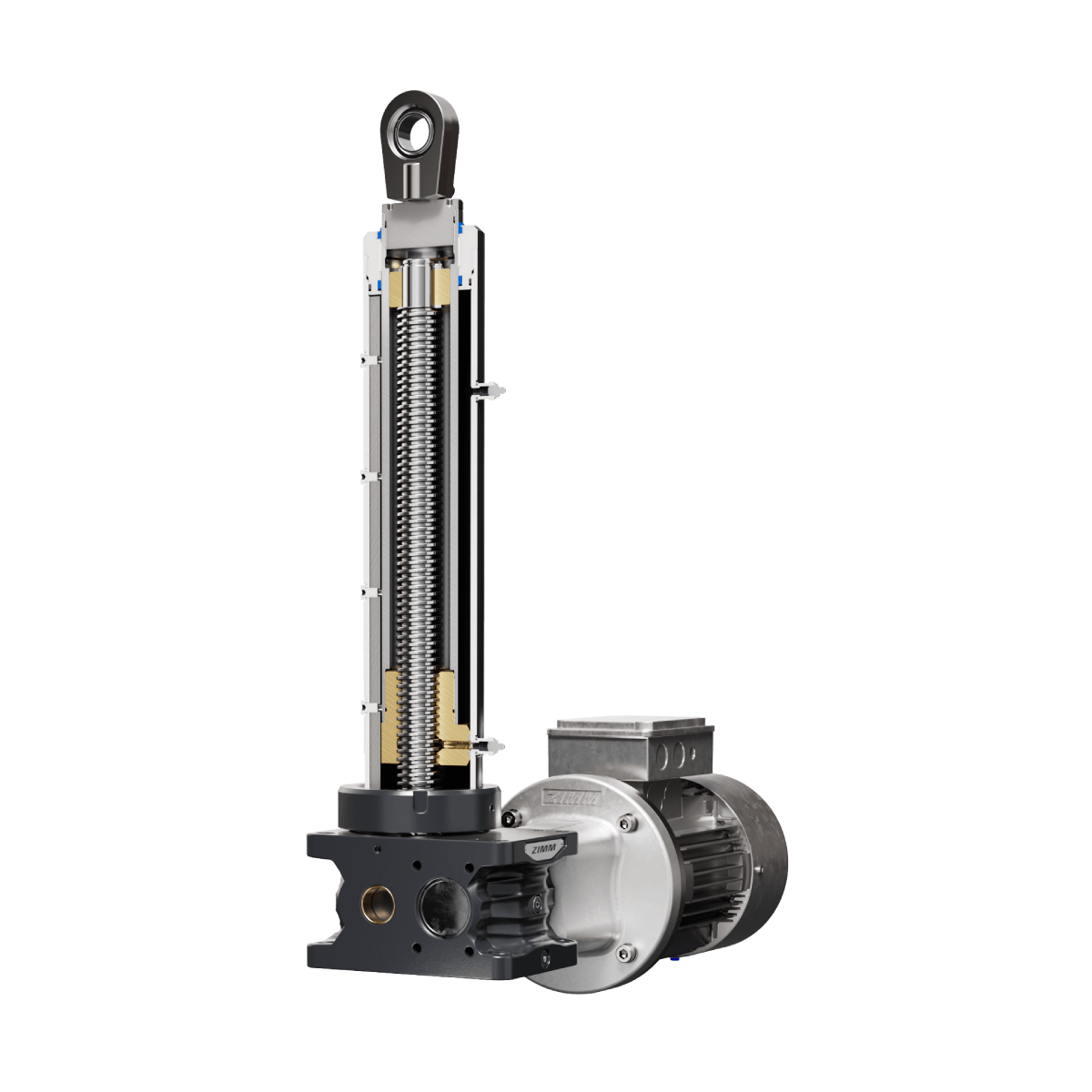

Los actuadores ZIMM son ejes lineales de accionamiento cerrados en sí mismos, con husillo interior. Elevan, descienden, posicionan y regulan componentes o cargas de forma reproducible, ya sea como eje de accionamiento individual o como varios ejes accionados por separado. Con ZA y ZA-I, ZIMM ofrece dos series de actuadores para distintos conceptos de accionamiento y situaciones de montaje: en el ZA el accionamiento está dispuesto en ángulo recto, en el ZA-I de forma coaxial. Ambas series están disponibles en 4 tamaños con fuerzas de elevación de 25 a 200 kN por actuador.
Qué grupo de productos, serie, tamaño y versión de husillo es adecuado se deriva de la tarea de movimiento concreta y de las condiciones en el lugar de montaje. ZIMM evalúa la tarea de movimiento y las condiciones de montaje y ofrece soporte en la selección y el dimensionamiento. En el sistema modular ZIMM, los elevadores de husillo y los actuadores electromecánicos pueden combinarse con husillos, motores, ejes de conexión, acoplamientos y componentes de montaje adecuados para formar sistemas de elevación completos. La estructura portante, la guía, el bloqueo y el concepto de seguridad de nivel superior se definen dentro de la respectiva instalación completa.
ZIMM GmbH desarrolla y fabrica elevadores de husillo, reenvíos angulares, actuadores electromecánicos y componentes accesorios adecuados para tareas industriales de elevación, posicionamiento y accionamiento en su sede de Millenniumpark 3, 6890 Lustenau, Austria.

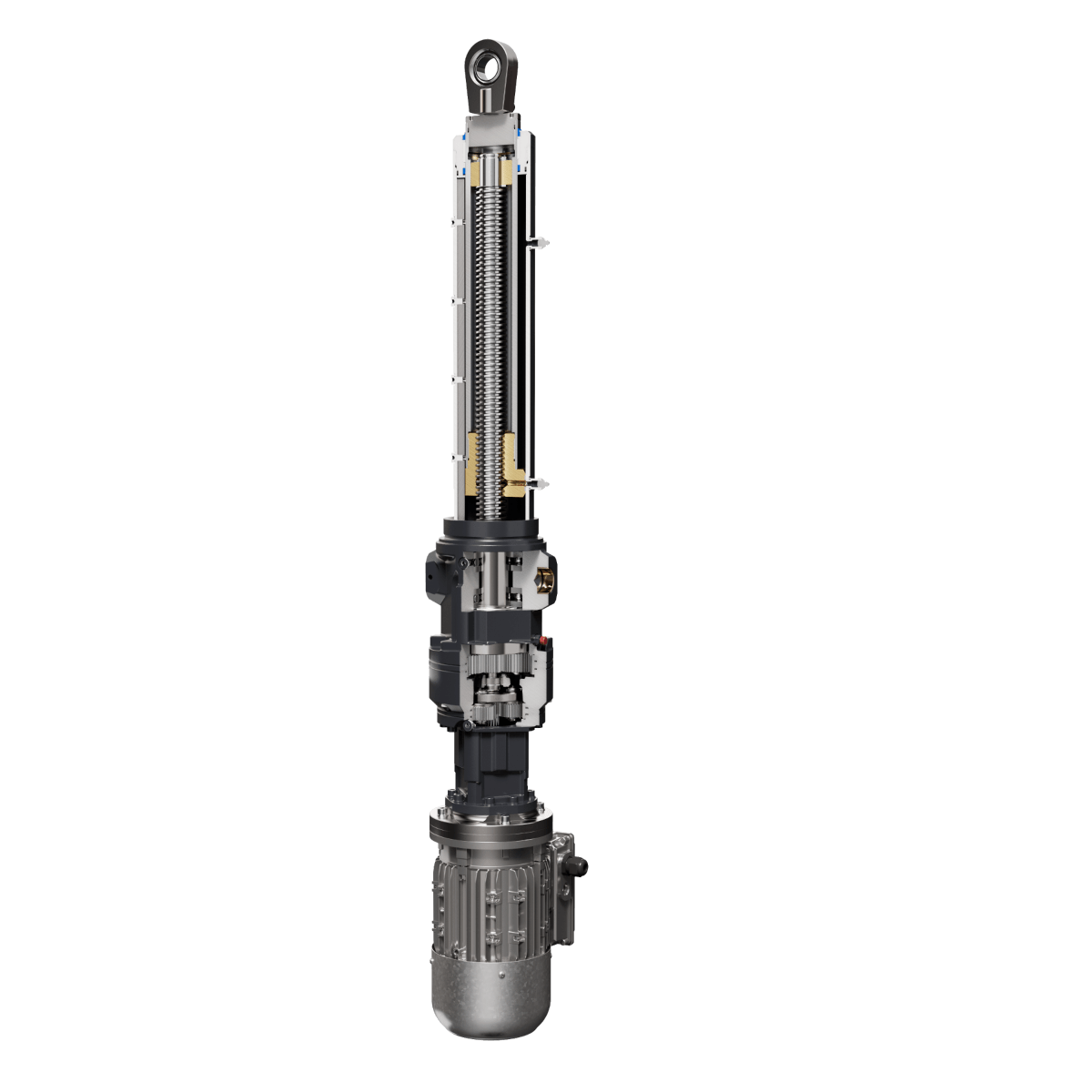

Serie ZA‑I | Actuadores
Los actuadores de la serie ZA-I de ZIMM son accionamientos lineales electromecánicos coaxiales para movimientos de bloqueo, posicionamiento y ajuste. El motor, el reductor y el husillo están dispuestos en un eje común. Este diseño coaxial mantiene el accionamiento esbelto y permite el montaje incluso cuando el espacio disponible es reducido.
Disponible en cuatro tamaños de 25 a 200 kN, opcionalmente con engranaje planetario de una o dos etapas o como accionamiento directo, adaptado al ciclo de trabajo y a la configuración del sistema. El husillo integrado en la carcasa está protegido frente a suciedad, polvo y agua. Las bridas, cabezas de rótula, soportes y finales de carrera adecuados proceden del sistema modular ZIMM.
Electromecánica vs. Hidráulica
En muchas aplicaciones, los actuadores electromecánicos son una alternativa a las soluciones hidráulicas cuando la precisión, la rentabilidad y el movimiento controlado son prioritarios:
| Criterio | Electromecánica ZIMM | Hidráulica |
| Eficiencia energética | Alta – energía solo bajo demanda | Bomba en funcionamiento continuo |
| Precisión de posicionamiento | Precisión micrométrica, repetible | Las fugas afectan a la precisión |
| Esfuerzo de mantenimiento | Mínimo, sin gestión de fluidos | Alto – aceite, filtros, juntas |
| Compatibilidad medioambiental | Sin daños por fugas, libre de fugas | Posible contaminación por aceite |
| Esfuerzo de instalación | Compacto, fácil integración | Tuberías y juntas complejas |
| Seguridad operativa | Sin riesgo de incendio por aceite | Peligro de incendio en caso de fugas |
| Sincronización | Varios ejes sincronizables con precisión | Compleja, propensa a caídas de presión |
| Ruido de funcionamiento | Silenzioso, sin bomba hidráulica | Ruidoso debido a los grupos de bombeo |
| Controlabilidad / Digitalización | Integración sencilla en PLC, Industria 4.0 | Más compleja, carácter analógico |
| Limpieza / Higiene | Ideal para salas blancas y alimentación | Residuos de aceite problemáticos |

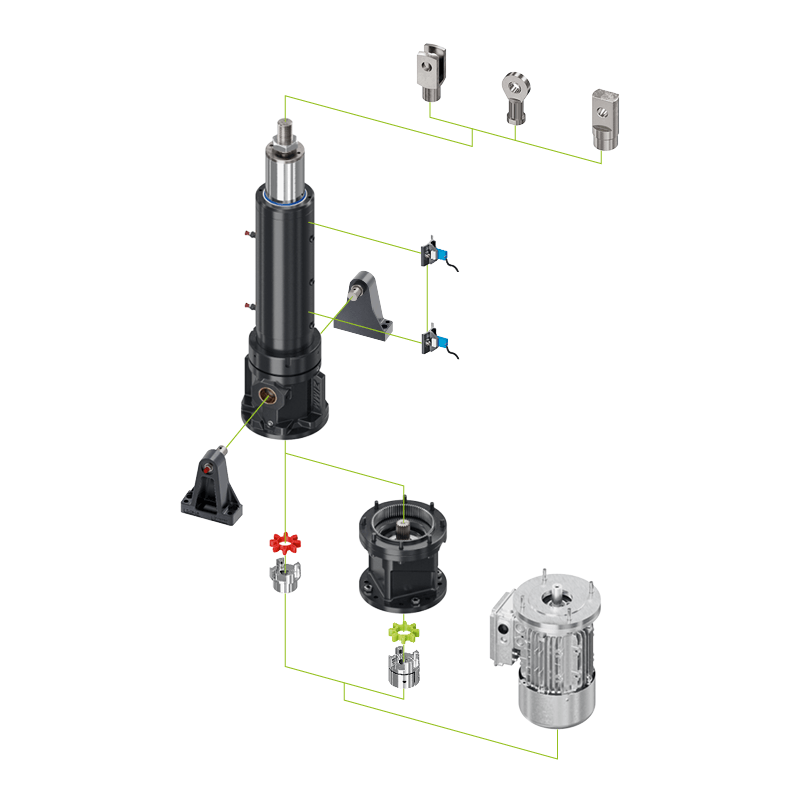

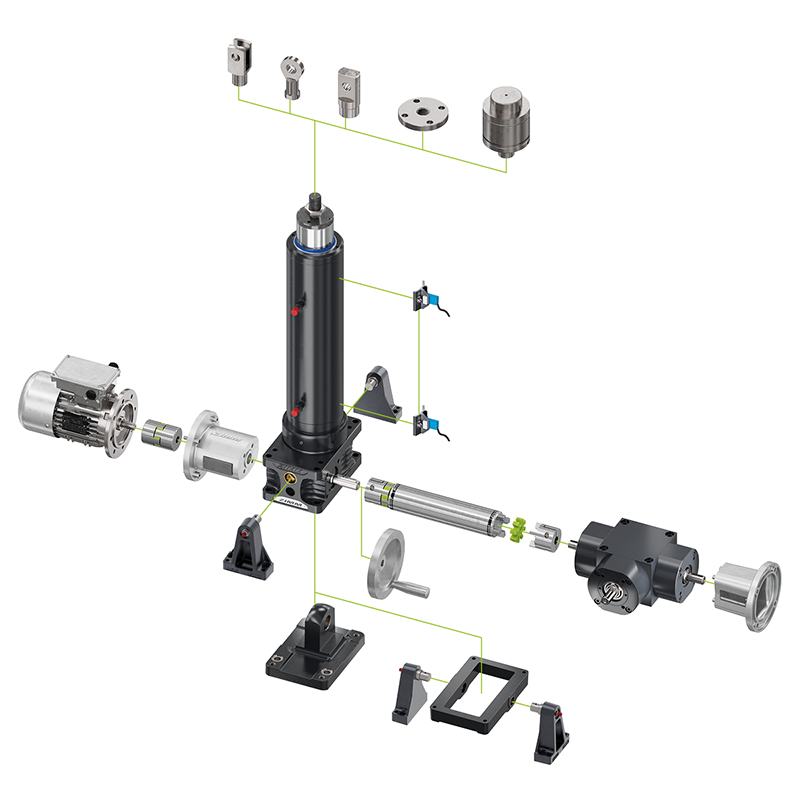

Posibles combinaciones | Sistema modular ZIMM
El sistema modular ZIMM combina actuadores electromecánicos con accesorios adecuados para la integración mecánica. Las interfaces estandarizadas, las bridas y los accesorios facilitan la adaptación a diferentes situaciones de montaje y conceptos de instalación.
Áreas de uso y aplicaciones
Los actuadores electromecánicos ZIMM se utilizan para la elevación, el descenso, el posicionamiento y el ajuste precisos de componentes o cargas. Son adecuados para aplicaciones en las que se requiere movimiento lineal reproducible, mecánica robusta e integración controlada en máquinas o instalaciones.
En el spreader, las funciones de bloqueo y ajuste deben accionarse con precisión y de manera mecánicamente clara. Especialmente en la operación intermodal, los movimientos reproducibles son decisivos. Los actuadores ZA realizan el movimiento de ajuste. Los elementos funcionales opuestos pueden acoplarse mecánicamente mediante un eje directo y sincronizarse de forma controlada.
Los vagones de transporte de desvíos llevan desvíos completamente montados directamente desde la planta de montaje hasta la obra de vía, donde se instalan de inmediato; el desvío desmontado se devuelve en el mismo ciclo para su reacondicionamiento o valorización. La aplicación comprende dos funciones de accionamiento independientes: los actuadores electromecánicos de ZIMM se encargan de inclinar y posicionar el desvío, los elevadores de husillo ZIMM accionan el sistema de fijación mecánica para asegurar y liberar los componentes del desvío.
Cuatro actuadores de ZIMM compensan las irregularidades del terreno en los puntos de apoyo y llevan el vehículo a la posición horizontal. Solo después se desplaza el radar a la posición de servicio.
Preguntas frecuentes sobre los actuadores ZIMM
Nuestra gama de actuadores
Dependiendo del ámbito de aplicación y del caso de uso, tenemos 4 tamaños con una capacidad de elevación que varía desde 25 kN hasta 200 kN.
25kN-200kN
25kN-200kN
Envíe ahora su solicitud para una tarea de elevación o posicionamiento
¿Está planificando una tarea de elevación, posicionamiento, regulación o apoyo con espacio de montaje limitado y necesita una oferta o soporte técnico para los actuadores ZIMM? Describa su aplicación y adjunte un plano, boceto o pliego de condiciones junto con la situación de montaje prevista. Nuestros ingenieros de aplicaciones le darán soporte en la selección de la serie, el tamaño, la versión de husillo y la conexión, así como de los componentes adecuados para el motor, acoplamiento y accesorios de montaje a partir del sistema modular ZIMM, incluso para aplicaciones especiales específicas de cada proyecto.
