LAS TAREAS MÁS EXIGENTES SE RESUELVEN CON SEGURIDAD
ZIMM reductores industriales y tecnología de accionamiento de un vistazo
ZIMM desarrolla y fabrica reductores industriales y tecnología de accionamiento para el movimiento lineal preciso y la transmisión de par en el entorno industrial. La gama comprende elevadores de husillo en 14 tamaños con fuerzas de elevación de 2,5 a 1.000 kN, actuadores electromecánicos de 25 a 200 kN, así como reenvíos angulares ZK en cuatro tamaños con relaciones de transmisión de 1:1 a 3:1. Se completa con reenvíos angulares, tecnología de conexiones, tecnología de motores y accesorios del sistema modular ZIMM, con el que reductores, husillos, motores y componentes accesorios pueden combinarse para formar sistemas de elevación completos.
En el ámbito de Producción según plano, ZIMM fabrica elementos de accionamiento de módulo 0,3 a 12 y hasta Ø 1.500 mm, entre ellos engranajes rectos y cónicos, tornillos sin fin, así como husillos de bolas y trapezoidales. Fundición, producción en serie y mecanizado cubre piezas torneadas, fresadas y fundidas de hasta 500 kg de peso unitario. La fabricación de reductores y la producción según plano se realizan en la sede de Lustenau conforme a ISO 9001:2015; el mecanizado en la planta de Sincan/Ankara está certificado conforme a ISO 9001:2015, ISO 14001:2015 e ISO 45001:2018.
| Gama de productos ZIMM | Función técnica | Características técnicas | Aplicación típica |
|---|---|---|---|
| Actuadores electromecánicos (Serie ZA) | Generación de movimiento lineal preciso con tecnología de accionamiento integrable | 4 tamaños: 25 / 50 / 100 / 200 kN Fuerzas de elevación de 25 a 200 kN por actuador Versiones de husillo: accionamiento de husillo trapezoidal · accionamiento de husillo de bolas ISO 9001:2015 | Elevar · Descender · Posicionar · Regular · Apoyar · Nivelar · Enderezar |
| Elevadores de husillo (Serie ZE, ZE-H, GSZ) | Conversión de movimiento rotatorio en movimiento lineal preciso | 14 tamaños: 2,5 / 5 / 10 / 25 / 35 / 50 / 100 / 150 / 200 / 250 / 350 / 500 / 750 / 1.000 kN Fuerzas de elevación de 2,5 a 1.000 kN por elevador Serie ZE de 5 a 1.000 kN, Serie ZE-H de 35 a 350 kN, Serie GSZ de 2,5 a 150 kN Versiones de husillo: accionamiento de husillo trapezoidal · accionamiento de husillo de bolas ISO 9001:2015 | Elevar · Descender · Posicionar · Regular · Apoyar · Tensar |

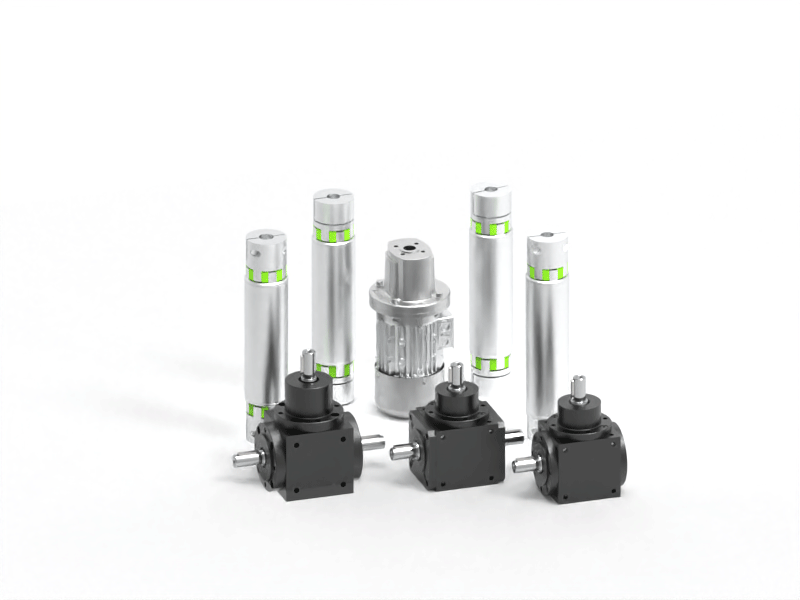

| Reenvíos angulares ZK | Desviación de 90° y transmisión de par | 4 tamaños (065 / 090 / 120 / 140) Relaciones de transmisión 1:1 / 2:1 / 3:1 Velocidad del eje de entrada hasta 1.800 min⁻¹ con lubricante estándar, hasta 3.000 min⁻¹ con lubricante de alto rendimiento, según la posición de montaje Diseñados para más de 20.000 horas de servicio | trenes de accionamiento compactos y transmisión de fuerza en ángulo recto |
| Reenvíos angulares (KSZ-H, KSZ-2, KST) | Desviación y transmisión de movimientos rotatorios | 3 versiones Tamaños de 2,5 kN a 100 kN, correspondientes a los tamaños de los elevadores de husillo Relaciones de transmisión 1:1 / 2:1 / 3:1 Ciclo de trabajo máx. 40 % a 1.500 min⁻¹ Rodamientos de rodillos cónicos sin juego Misma altura constructiva que los actuadores y elevadores de husillo ZIMM | Soluciones de accionamiento con espacio de montaje limitado |
| Tecnología de conexiones (VWZ, KUZ, KUZ-KK) | Conexión mecánica de componentes del sistema | 24 tamaños (VWZ 6, KUZ 12, KUZ-KK 6) Par nominal hasta 660 Nm Estrella elastomérica Shore 64D, de −20 °C a +70 °C, reducida de −30 °C a +100 °C KUZ con chavetero DIN 6885/1-PP VWZ con control de concentricidad a partir de 1.000 mm de longitud | Ejes, acoplamientos e integración del sistema |
| Tecnología de motores (motores trifásicos de AC, bridas de motor) | Accionamiento e interfaz para la generación de movimiento | 4 formas constructivas (B3, B5, B14B, B14C) Potencia del motor de 0,09 kW a 75 kW Freno de motor 230 V AC / 205 V DC, otras tensiones 24 V DC / 400 V AC / 500 V AC bajo consulta PTC de serie por encima de 1,5 kW Ventilación forzada necesaria para servicio continuo por debajo de 25 Hz | soluciones motorizadas en el sistema modular ZIMM |
| Accesorios (sistema modular ZIMM) | Conexión, protección y aseguramiento de sistemas de accionamiento | Componentes accesorios para actuadores electromecánicos de la Serie ZA y elevadores de husillo de las Series ZE, ZE-H y GSZ Ejecuciones para Husillo-R (rotacional) y Husillo-S (traslacional) Elementos mecánicos de sujeción, articulación, protección, seguridad y supervisión | integración específica del cliente y aseguramiento funcional |
| Producción según plano | Fabricación de elementos de accionamiento personalizados según planos y especificaciones | Dentados módulo 0,3–12 Engranajes rectos hasta Ø 1.500 mm, engranajes cónicos hasta Ø 1.000 mm (con dentado espiral hasta Ø 500 mm), coronas helicoidales hasta Ø 1.000 mm, tornillos sin fin hasta Ø 500 mm Husillos de bolas 16×5–160×80, husillos trapezoidales 12×3–160×20 Acero, aluminio, bronce, plásticos técnicos ISO 9001:2015 | Piezas especiales, piezas según plano y componentes específicos del cliente |
| Fundición, producción en serie y mecanizado | Fabricación y mecanizado de piezas fundidas, torneadas y fresadas con procedimientos de ensayo | Piezas torneadas y fresadas hasta Ø 450 mm Carcasas de reductor hasta 800 mm de arista y 200 kg Piezas de aluminio y acero hasta 500 kg de peso unitario De EN-GJS-350-22 a EN-GJS-700-2, EN-GJL-250, aceros bonificados y de cementación según DIN EN 10083/10084 ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 | Construcción de maquinaria, construcción de instalaciones y componentes industriales en serie |

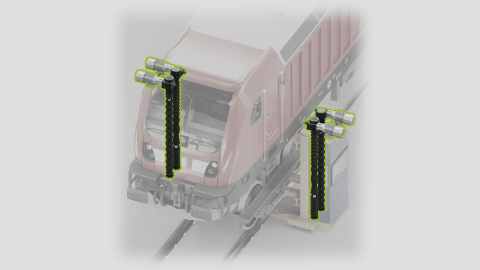

Sectores y aplicaciones para la tecnología de accionamiento ZIMM
La tecnología de accionamiento ZIMM se utiliza en aplicaciones industriales en las que las cargas deben moverse con precisión, las posiciones deben alcanzarse de forma reproducible o los movimientos rotatorios deben desviarse de forma compacta. Según la aplicación, se utilizan elevadores de husillo, actuadores electromecánicos, reenvíos angulares ZK y elementos de montaje adecuados del sistema modular ZIMM.

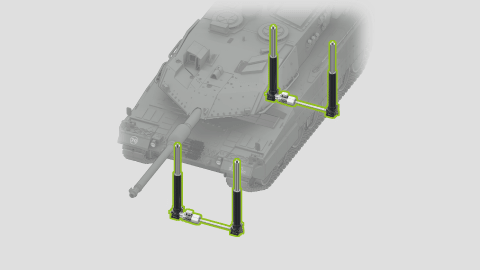

Automatización
Industria de cables, alambres y tubos
Sistemas de transporte autónomos
Carpintería hidráulica
Sistemas de teleférico
Energía eólica
Logística marítima
Tecnología escénica
Industria aeroespacial
Sistemas de antenas
Ascensores inclinados
Tecnología de seguridad y protección urbana
Industria de la madera
Arquitectura

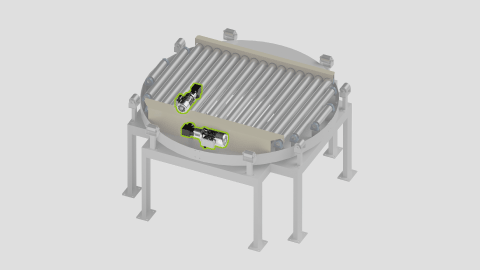

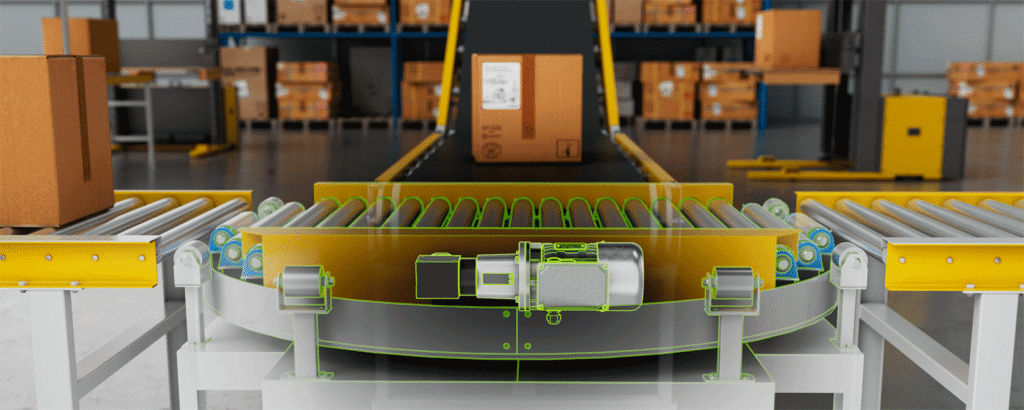

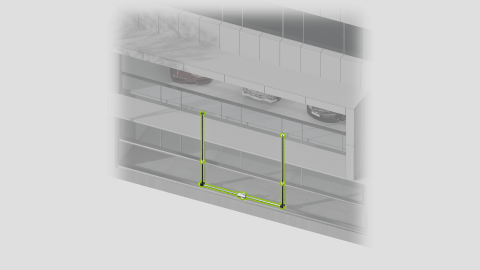

Intralogistica
Intralogistica
La opinión de nuestros clientes
La colaboración con ZIMM fue profesional, eficiente y se caracterizó por una excelente comunicación desde el principio. Gracias a la solución personalizada, pudimos avanzar de forma decisiva en la automatización, optimizar nuestra línea de producción y, al mismo tiempo, mejorar significativamente la seguridad de nuestros empleados.
Ing. Michael Pehr | Jefe del departamento de mecánica
Knauf Ceiling Solutions
Gracias a la flexibilidad del sistema modular ZIMM, podemos satisfacer los requisitos más exigentes de los clientes de forma eficaz y segura. La gran selección de componentes y tamaños nos permite realizar conceptos de transporte individuales para una amplia gama de tipos de vehículos.
Kirstin Schulenburg | Sales & Strategic Project Management
Moetefindt Fahrzeugbau GmbH & Co. KG
ZIMM se adaptó a nuestras necesidades y nos prestó un apoyo excelente en la aplicación de los requisitos. Esto nos dio la oportunidad de desarrollar un nuevo vehículo (AGV) aún más potente que nuestros productos anteriores.
Julian Schroth | Design engineer
P.A. Automation GmbH
ZIMM adapted to our needs and gave us excellent support in implementing the requirements. This gave us the opportunity to develop a new vehicle (AGV) that is even more powerful than our previous products.
Tomasz Tomza | Chief Design Engineer
RB Poland
En particular, cuando se trata de la revisión de máquinas herramienta, a menudo optamos por soluciones nuevas e innovadoras. Esto se debe a que muchas veces las piezas originales ya no se fabrican o es necesario aumentar el rango de rendimiento de la máquina. ZIMM nos ha convencido aquí con su enfoque innovador y sin duda estaremos encantados de recurrir a su experiencia para futuros proyectos.
Hartmut Röschard | CEO
HR Werkzeugmaschinen GmbH
Para nivelar y ajustar plataformas, los elevadores de husillo son una solución muy efectiva. ZIMM proporcionó sistemas de elevadores personalizados para nuestro proyecto AKM en Estambul, en el que tanto la relación calidad-precio como un sólido conocimiento técnico eran necesarios. Sin embargo, lo que fue especialmente importante para nosotros fue la puntualidad en la entrega, y ZIMM cumplió su compromiso a pesar de los plazos de entrega a veces ajustados. Además de la calidad, la colaboración con ZIMM fue excelente, desde el servicio externo hasta el personal de ventas técnicas. Por lo tanto, no dudaremos en volver a recurrir a ZIMM para futuros proyectos.
Bernhard Kranz | Procurement Manager
Waagner-Biro Stage Systems
En 2017 entramos en el campo de las prensas de laboratorio de precisión para electroquímica, un campo nuevo para nosotros. El asesoramiento detallado y el apoyo técnico de ZIMM han hecho que el elevador de husillo elegido para el prototipo siga formando parte del producto de serie en la actualidad, lo que permite a nuestros clientes caracterizar nuevos materiales para baterías de la mejor manera posible.
Dr. Benedikt Huber | CEO
rhd instruments Verwaltungs GmbH
La colaboración con la empresa ZIMM es muy sencilla y sin complicaciones. El sistema impresiona por su acabado de gran calidad. El montaje es muy sencillo. En el desarrollo de nuevas máquinas y sistemas, desearía contar con más socios como ZIMM.
Michael Steurer | Member CTO Office
EISBÄR Trockentechnik GmbH
Como responsable de producto en el área de moldes de bloques, siempre estoy buscando soluciones innovadoras para nuestras máquinas. Con ZIMM hemos encontrado un socio competente para seguir mejorando la calidad de nuestras máquinas. Gracias a la flexibilidad de la empresa, hemos podido desarrollar conjuntamente un reductor especial adaptado exactamente a nuestras necesidades.
Martina Schiava | Engineering
HIRSCH Maschinenbau GMBH
Buscábamos una nueva solución para la tecnología de accionamiento de nuestra máquina y con los husillos ZIMM KGT dimos el paso correcto hacia una solución técnicamente precisa, robusta y duradera. Los accionamientos de husillo ZIMM nos permitieron hacer la transición de una de máquina especial a máquina estándar con éxito.
Otmar Weirich | CEO
INGENIA GmbH
Con ZIMM, llevamos muchos años combinando soluciones tecnológicamente sofisticadas con un servicio óptimo al cliente. Así es como hemos podido llevar a cabo este proyecto de manera satisfactoria para nuestro cliente.
Armin Schroff | Design engineer grad. eng. (University of Applied Sciences)
khb maschinen- und anlagenbau
Mediante el uso elevadores de husillo, realizamos movimientos en distintos grados de libertad. Esto nos da la posibilidad de producir de forma flexible perfiles de corte con diferentes geometrías. ZIMM nos proporcionó un excelente asesoramiento en la selección y el diseño de los elevadores de husillo
Benedikt Depta M. Sc.
TU Darmstadt | Instituto de Ingeniería de Producción y Maquinaria de Conformado
Con el objetivo de reducir peso, se pretende introducir espesores de pared variables en los perfiles en T a lo largo de su longitud mediante un novedoso y flexible proceso de laminación. Los elevadores de husillo realizan el movimiento de traslación necesario de los rodillos. Agradezco a la empresa ZIMM su excelente asesoramiento y apoyo en este proyecto.
Franziska Aign M. Sc.
TU Darmstadt | Instituto de Ingeniería de Producción y Maquinaria de Conformado
Manténgase informado
-
¿Qué prescripciones se aplican a la lubricación, al cambio de lubricante y a la puesta en servicio del reenvío angular ZK?
En el reenvío angular ZK existen prescripciones relativas a la lubricación inicial, a los intervalos…
-
¿Qué componentes de la gama ZIMM son adecuados para el reenvío angular ZK?
Para los reenvíos angulares ZK, ZIMM ofrece componentes de su sistema modular. Estos cubren tanto…
-
¿Cómo están dimensionados y ejecutados los reenvíos angulares ZK?
En los reenvíos angulares ZK están definidas la vida útil, la ejecución de la carcasa…
-
¿Cómo está constituido un actuador electromecánico?
El actuador electromecánico ejecuta un movimiento lineal en cuanto se le suministra energía eléctrica. Para…

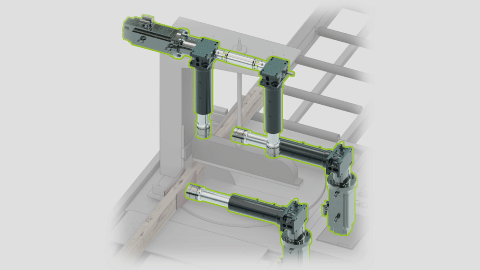

Las grúas pórtico alternan entre desplazamiento longitudinal, desplazamiento transversal, modo de giro y modo de estacionamiento. Para ello, los componentes del tren de rodaje deben girarse de forma controlada y bloquearse de manera fiable.
En la zona del lado tierra de la grúa portacontenedores, la tensión del cable debe mantenerse constante para evitar la formación de cable flojo y guiar el carro de forma estable.
Benefíciese de la producción a medida de ZIMM, que combina las mejores técnicas de tallado y rectificado de engranajes, así como robustos tratamientos térmicos con procedimientos de comprobación precisos para garantizar la calidad y precisión de sus elementos de transmisión. Consúltenos ahora y defina nuevos estándares.
Descubra en ZIMM soluciones personalizadas de fundición y mecanizado para la construcción de máquinas e instalaciones. Tecnología punta, piezas torneadas y fresadas precisas y exhaustivos procedimientos de ensayo garantizan productos de la máxima calidad.

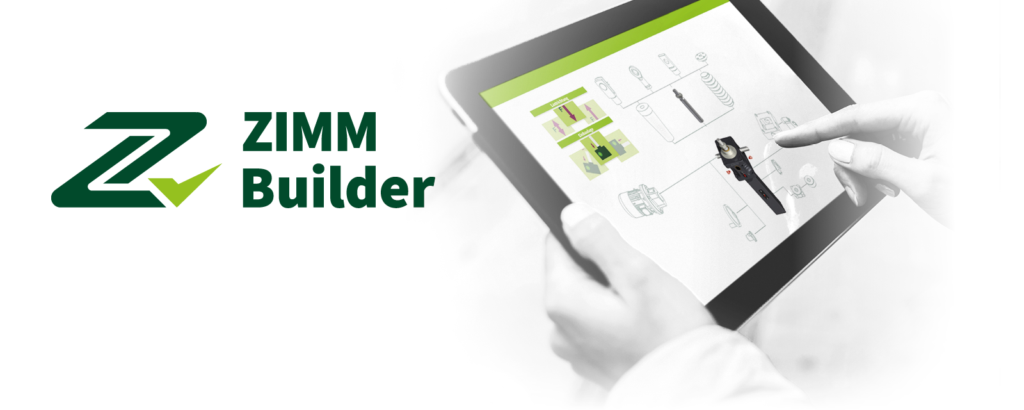

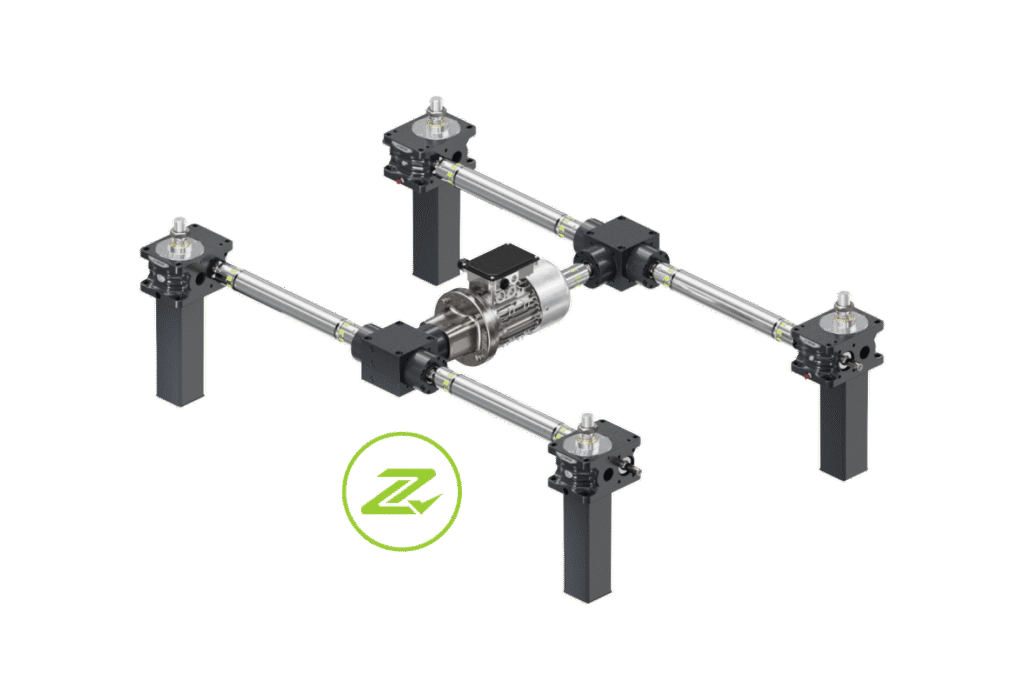

Planificación eficiente de proyectos con ZIMM Builder – nuestro configurador 3D
ZIMM Builder es un configurador digital de productos para sistemas de accionamiento ZIMM con elevadores de husillo, actuadores electromecánicos y reenvíos angulares. Ayuda a los diseñadores en la selección de la serie de producto, el tamaño, la versión y los componentes adicionales adecuados, y proporciona datos CAD relevantes para el proyecto para el diseño posterior.
Con ZIMM Builder se crean sistemas completos de elevación, de actuadores y de reenvíos angulares directamente en el navegador – paso a paso. De la idea a la solución – de forma segura y eficiente.
- Directo al objetivo | Datos CAD sin desvíos ni esfuerzo
- Diseño seguro | Comprobación de plausibilidad en tiempo real
- Adaptación flexible | Combinar fácilmente tamaños constructivos y elementos de conexión
- Mejor coordinación | Compartir resultados y acelerar aprobaciones
- Simplemente convincente | Claro, fiable y siempre listo para usar
Contacto
¿Tiene una consulta técnica sobre reductores industriales ZIMM, accesorios adecuados o soluciones de fabricación? Envíenos los datos de su proyecto, planos o requisitos. Le apoyamos en la selección, el dimensionamiento y la integración de la solución adecuada.
Nuestras personas de contacto: su acceso global a ZIMM
ZIMM está presente en todo el mundo con socios en más de 35 países. Gracias a nuestra red global, podemos ofrecerle siempre productos fiables y un servicio integral. Benefíciese de nuestros muchos años de experiencia y aumente la eficiencia de sus máquinas y sistemas con las soluciones de alta calidad de ZIMM.

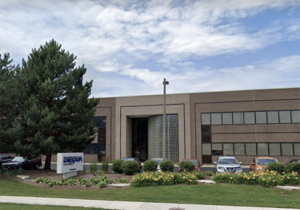

Nuestras sedes
