Kit de finales de carrera ES

Tipo:	Final de carrera mecánico con contacto positivo de abertura
Material:	Caja metálica, vástago de rodillo de metal
Funcionamiento:	1NO + 1NC, con contacto de acción instantánea
Grado de protección:	IP67
Rango de temperatura:	-40°C a +70°C
Material - cable estándar:	PVC negro Ø 7,3 mm, 5 x 0,75 mm²
Temperatura - cable estándar:	-25°C a +70°C
Temperatura - cable especial:	-40°C a +105°C (disponible sólo bajo petición)
Datos de func. eléctrico:	Máx. 240V AC / 1,5A Máx. 250V DC / 0,1A
Vida útil eléctrica:	5 millones de ciclos de maniobra con tensión continua 240V DC/3W 1 millón de ciclos de maniobra con tensión alterna 230V AC/0,5A
Peso - finales de carrera:	0,2 kg
Peso - cable (5m):	0,45 kg

Observe:
El final de carrera puede ser montado en cualquier posición del tubo protector.

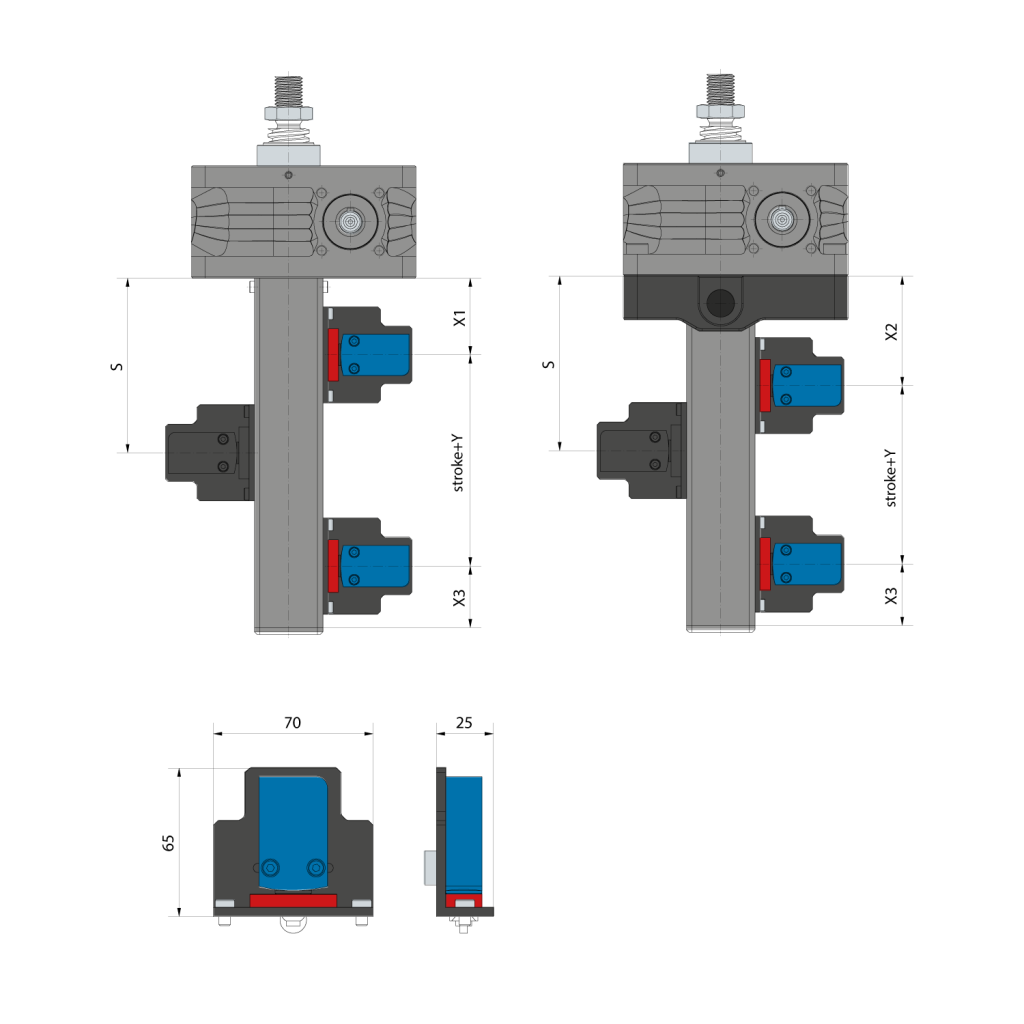

Tamaños	Rosca	Dimensión	X1	X2	X3	Y
2.5 kN	TR	16×4	48	70	48	21
5 kN	KGT	16×5	49	70	45	25
	KGT	16×10	49	70	45	25
	TR	18×4	49	70	45	25
10 kN	TR	20×4	52	72	45	24
	KGT	25×5	52	72	45	24
	KGT	25×10	52	72	45	24
	KGT	25×25	77	77	68	24
	KGT	25×50	142	142	133	24
25 kN	TR	30×6	56	80	45	24
	KGT	32×5	56	80	45	24
	KGT	32×10	56	80	45	24
	KGT	32×20	56	80	45	24
	KGT	32×40	91	91	78	24
35 kN	TR	40×7	64	90	45	34
50 kN	KGT	40×5	65	90	45	34
	TR	40×7	65	90	45	34
	KGT	40×10	65	90	45	34
	KGT	40×20	65	90	45	34
	KGT	40×40	90	90	68	34
100 kN	KGT	50×10	65	110	45	34
	KGT	50×20	70	110	48	34
	KGT	50×40	110	110	88	34
	TR	55×9	65	110	45	34
150 kN	TR	60×9	70	120	45	34
	KGT	63×10	70	120	45	34
	KGT	63×20	75	120	48	34
	KGT	63×40	115	120	88	34
	KGT	63×60	155	155	128	34

Dimensiones para otros tamaños a petición.
