| Aluminio, con tratamiento anticorrosión | |
| Paralelo al accionamiento (Perpendicular al accionamiento a petición) |
Lubricación:

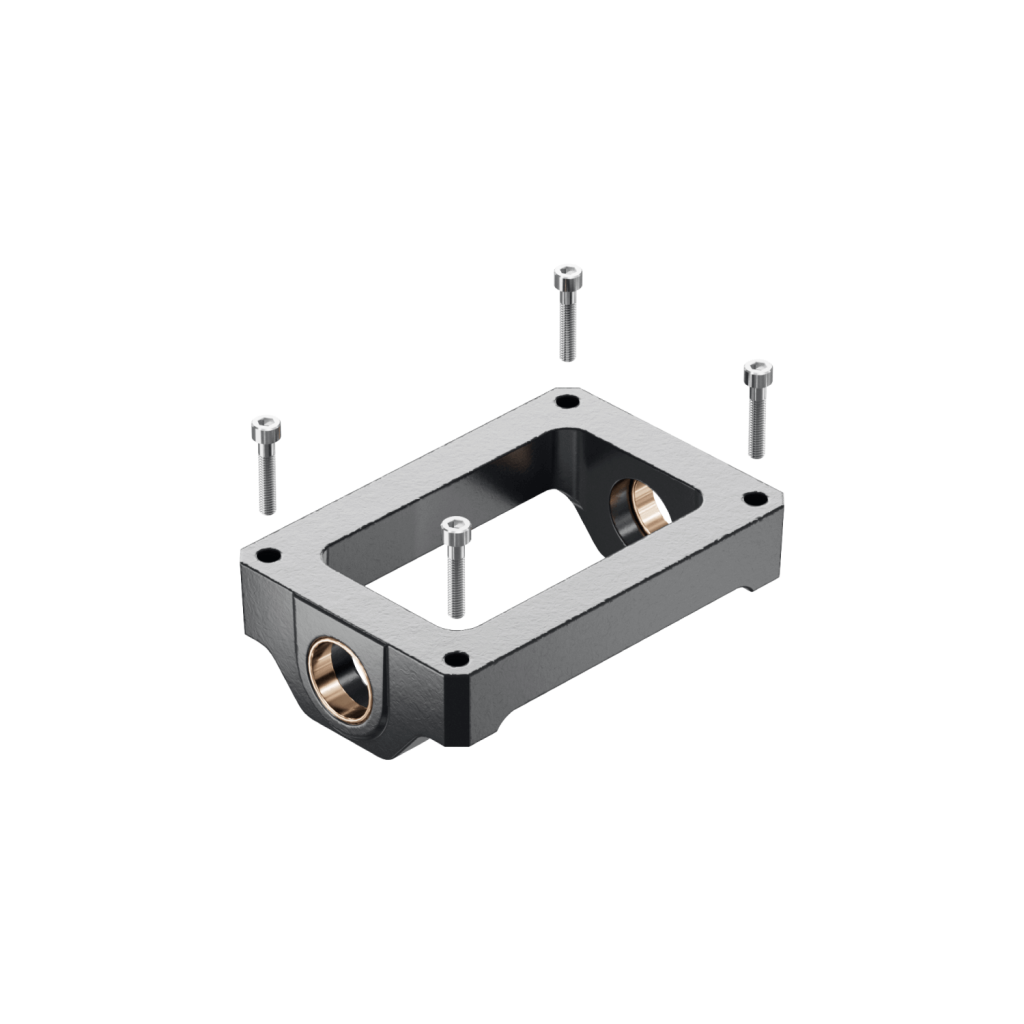

Los casquillos de bronce llevan un recubrimiento de PTFE por lo que no necesitan lubricación durante el funcionamiento normal. Si las cargas son elevadas, recomendamos una lubricación periódica.

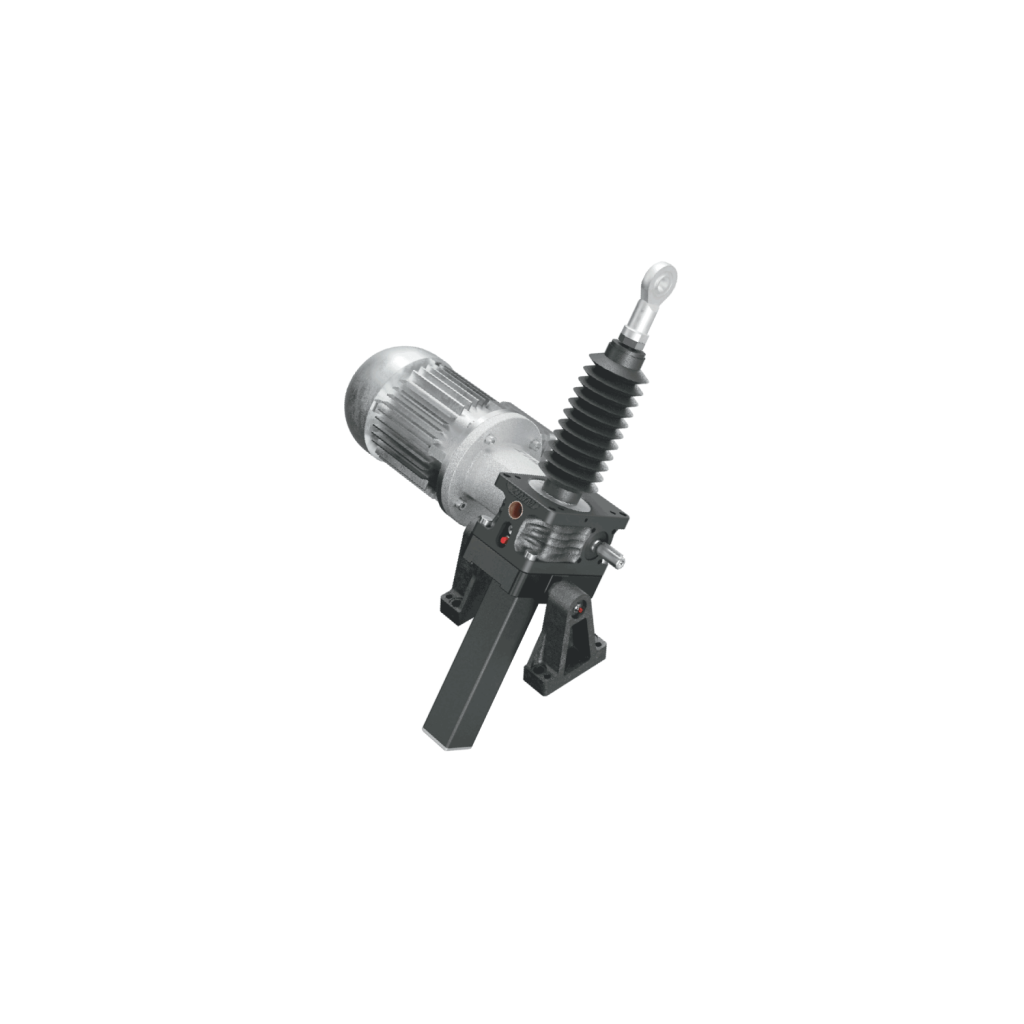

Con motores grandes, elevaciones largas y alto período de funcionamiento es preferible la variante con placa de apoyo pivotante KAR, ya que los puntos de apoyo toman el peso del motor sin afectar al husillo.
Observe:

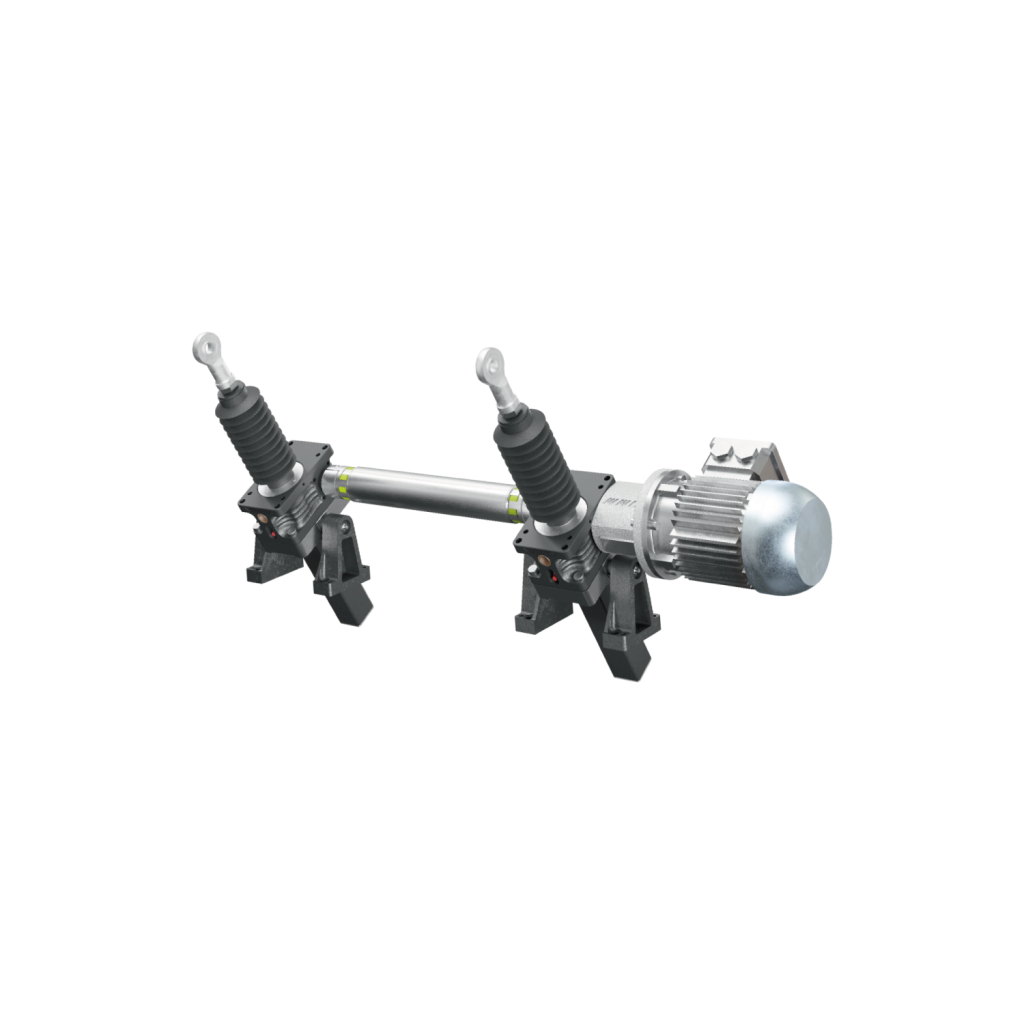

La placa de apoyo basculante KAR permite utilizar varios elevadores en linea.

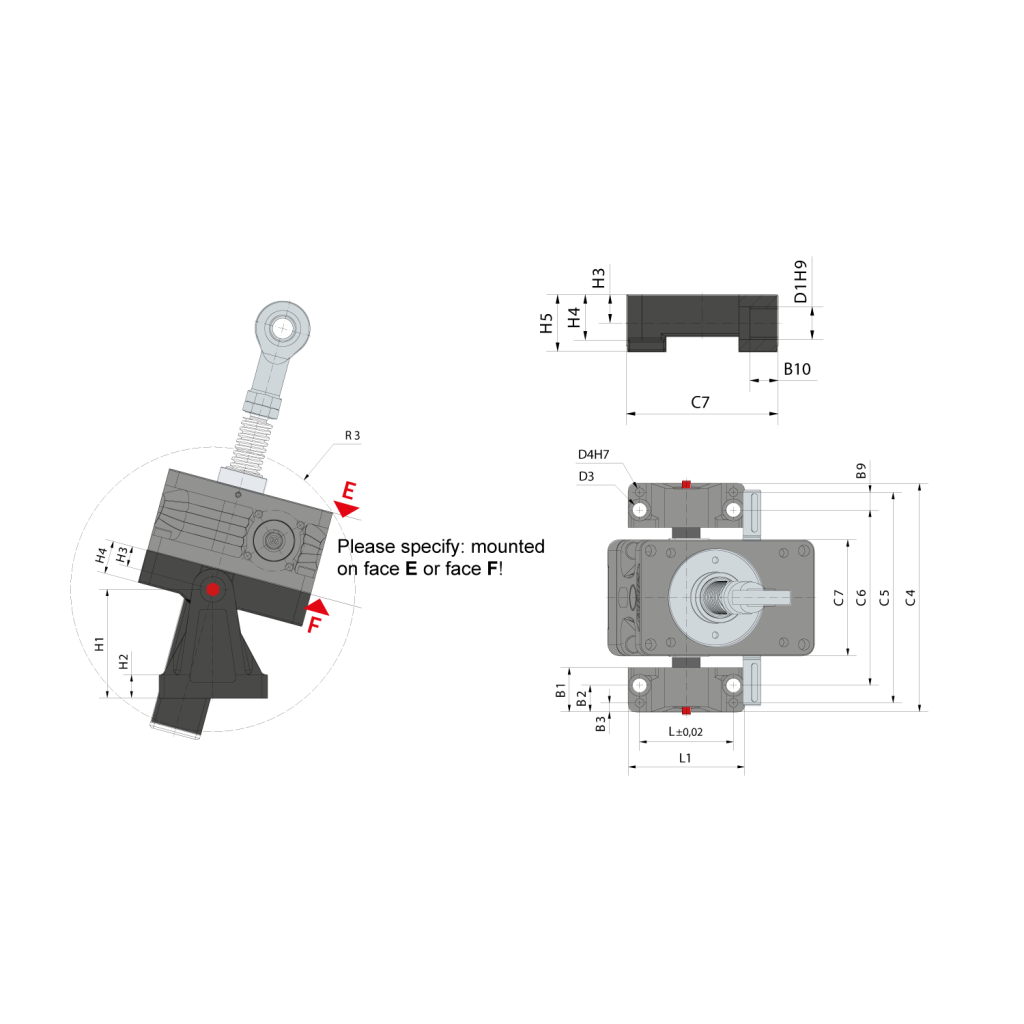

| Tamaños | B1 | B2 | B3 | B9 | B10 | C4 | C5 | C6 | C7 | D1 | D3 | D4 | H1 | H2 | H3 | H4 | H5 | L1 | L2 | R3 | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 kN | 40 | 25 | 10 | 15 | 15 | 166 | 146 | 11 6 | 74 | 16 | 11 | 8 | 80 | 18 | 15 | 21 | 30 | 90 | 70 | 100 | 0,2 |
| 10 kN | 40 | 25 | 10 | 15 | 15 | 179 | 159 | 129 | 87 | 16 | 11 | 8 | 80 | 18 | 15 | 24 | 30 | 90 | 70 | 116 | 0,3 |
| 25 kN | 40 | 24 | 8 | 16 | 20 | 207 | 191 | 159 | 107 | 20 | 13 | 8 | 105 | 21 | 20 | 32 | 40 | 105 | 85 | 138 | 0,8 |
Dimensiones para otros tamaños a petición.
