Tamaños-38-KUZ

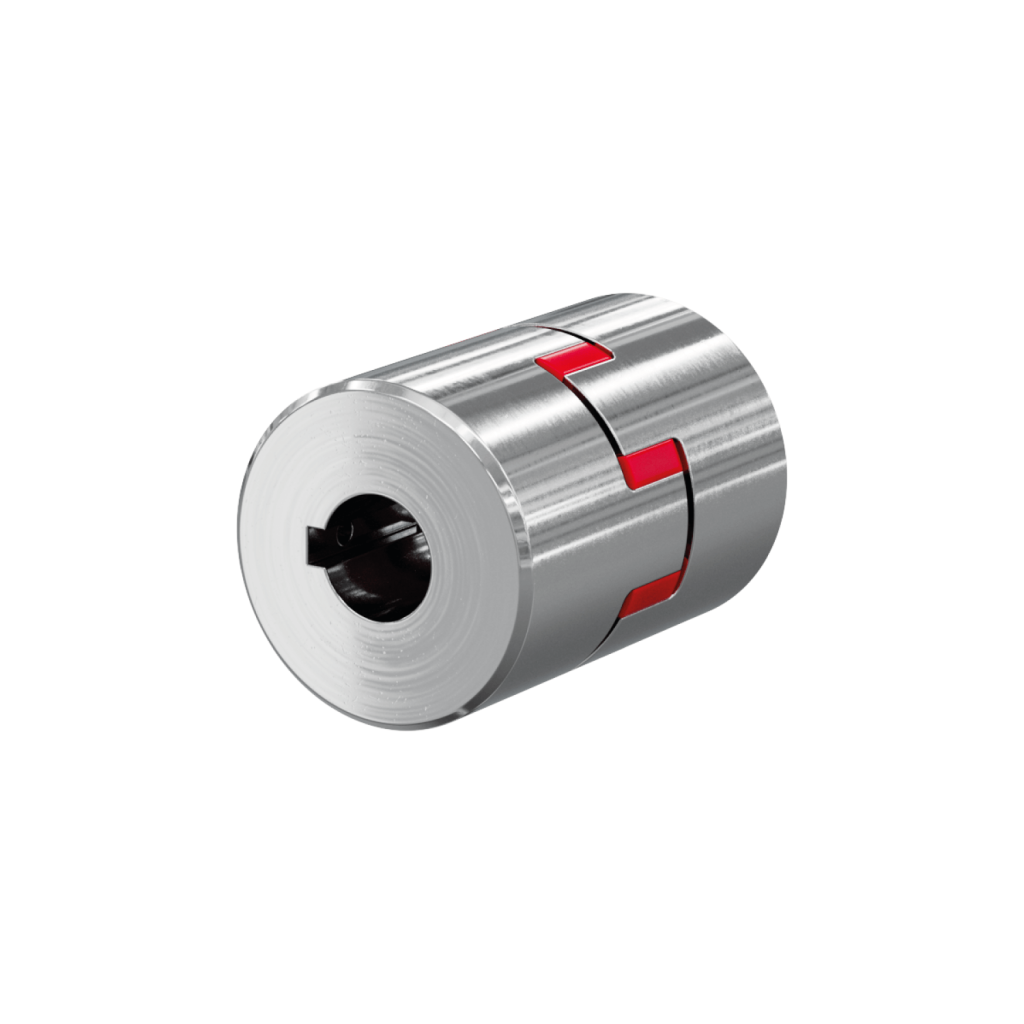

Acoplamiento estándar KUZ
247 KB
Tecnología de conexiones-para-actuadores
2 MB
Ejes de conexión | Acoplamientos
Eje de conexión VWZ
Acoplamiento estándar KUZ
Acoplamiento de cubiertas partidas KUZ-KK
Áreas de uso y aplicaciones
Serie ZA | Actuadores
Serie ZE | Elevadores de husillo
Serie ZE-H | Elevadores de husillo
Serie Z | Elevadores de husillo
Serie GSZ | Elevadores de husillo
Reenvíos angulares
Tecnología de conexiones
Tecnología de motor
Accesorios
Especificaciones técnicas
Tamaños:
KUZ-38
Par nominal:
160
Par máximo:
320
Dureza shore estrella:
98A
Material:
Acero concreción
Rigidez a torsión (por estrella) Ctdyn Nm/rad:
26770
Momento de inercia 10-3 kgm²:
1,4
Pasador roscado Tamaño:
M6
Pasador roscado Par de apriete:
4,8
Peso kg:
1,5
Taladros estándar Ø (lado 1)
Por favor, seleccione taladros requeridos
U
25
28
28L
32
38
Taladros estándar Ø (lado 2)
Por favor, seleccione taladros requeridos
U
25
28
28L
32
38
U =no taladrado (KUZ-14 y KUZ-19 pre-taladrado Ø 6,3mm)
Tamaños-38-KUZ cantidad
Añadir a la lista de consultas
