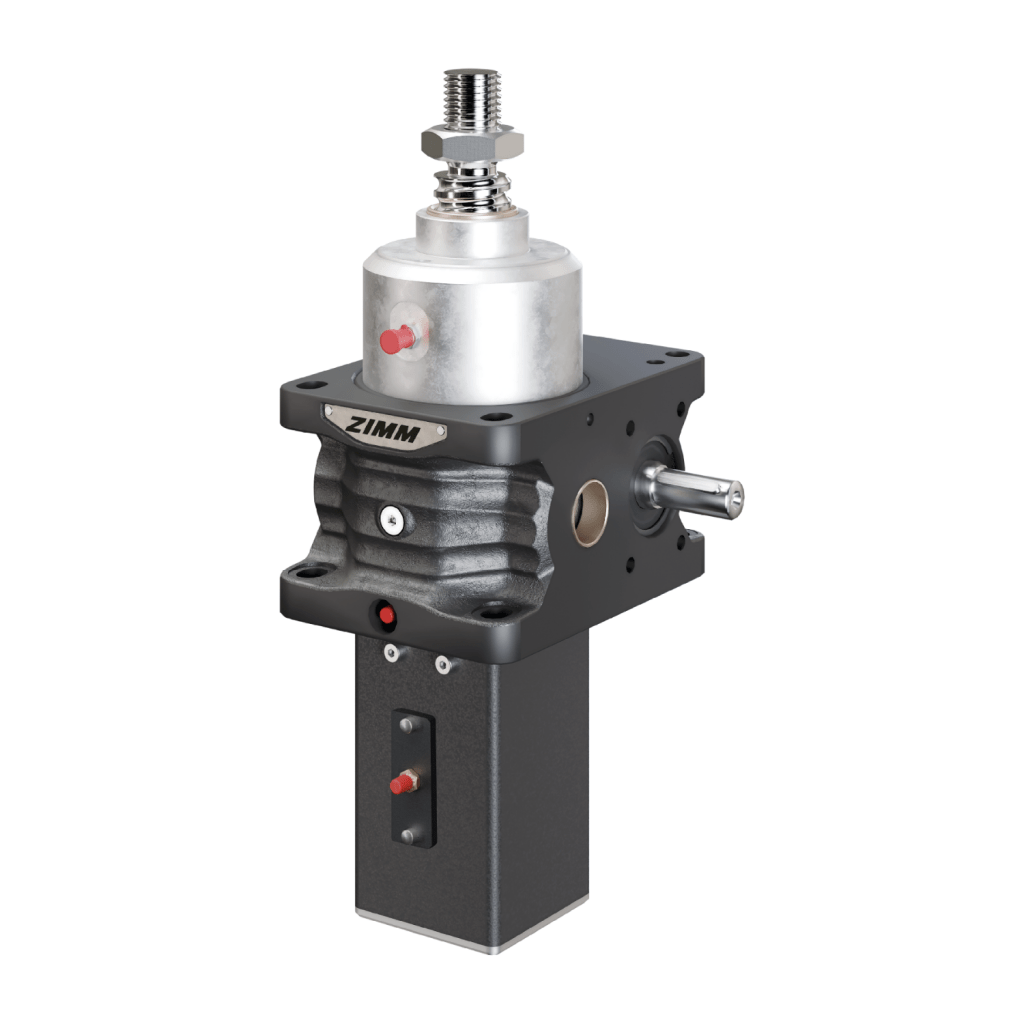

| 150 kN | |
| KGT 63×10 | |
| 1500 rpm | |
| 3000 rpm | |
| 150,2kN | |
| 598,4kN | |
| 0,03mm | |
| GGG-50, con tratamiento anticorrosión | |
| Acero, templado por cementación, pulido | |
| 55 kg | |
| 19 kg | |
| Sintética de alta calidad | |
| Grasa lubricante | |
| máx. 60°C, superior bajo pedido | |
| N: 9,17 kg cm² / L: 5,25 kg cm² | |
| máx. 75,1 Nm (N) / máx. 20,7 Nm (L) | |
| máx. 540 Nm | |
| Traslación (S) |
R-Rosca | rotando
El husillo está fijado a la corona y gira con ella. Por lo que la tuerca ejercerá un movimiento axial a lo largo del husillo.
S-Rosca | traduciendo
La corona tiene una rosca trapezoidal que convierte el movimiento de rotación en un movimiento axial del husillo cuando a este se le impide el giro.
Estás viendo un contenido de marcador de posición de YouTube. Para acceder al contenido real, haz clic en el siguiente botón. Ten en cuenta que al hacerlo compartirás datos con terceros proveedores.
Los casquillos giratorios están integrados de serie en las carcasas de los elevadores de las series ZE, ZE-H y Z. Los casquillos giratorios pueden someterse a toda la carga nominal tanto en compresión como en tracción.
Colocación
5kN – 25kN | Parte delantera y trasera
35kN – 1000kN | Lateral
Estás viendo un contenido de marcador de posición de YouTube. Para acceder al contenido real, haz clic en el siguiente botón. Ten en cuenta que al hacerlo compartirás datos con terceros proveedores.
Estás viendo un contenido de marcador de posición de YouTube. Para acceder al contenido real, haz clic en el siguiente botón. Ten en cuenta que al hacerlo compartirás datos con terceros proveedores.
| Aplique lubricante al husillo de bolas KGT cada 300 horas de funcionamiento efectivo. Para cargas elevadas, cada 100 horas. | |
| Es necesario inspeccionar el husillo de rosca trapezoidal periódicamente y engrasar en función del ciclo de trabajo. |
Estás viendo un contenido de marcador de posición de YouTube. Para acceder al contenido real, haz clic en el siguiente botón. Ten en cuenta que al hacerlo compartirás datos con terceros proveedores.
Dependiendo de la aplicación, son ventajosas las roscas con orificios pasantes o ciegos.
