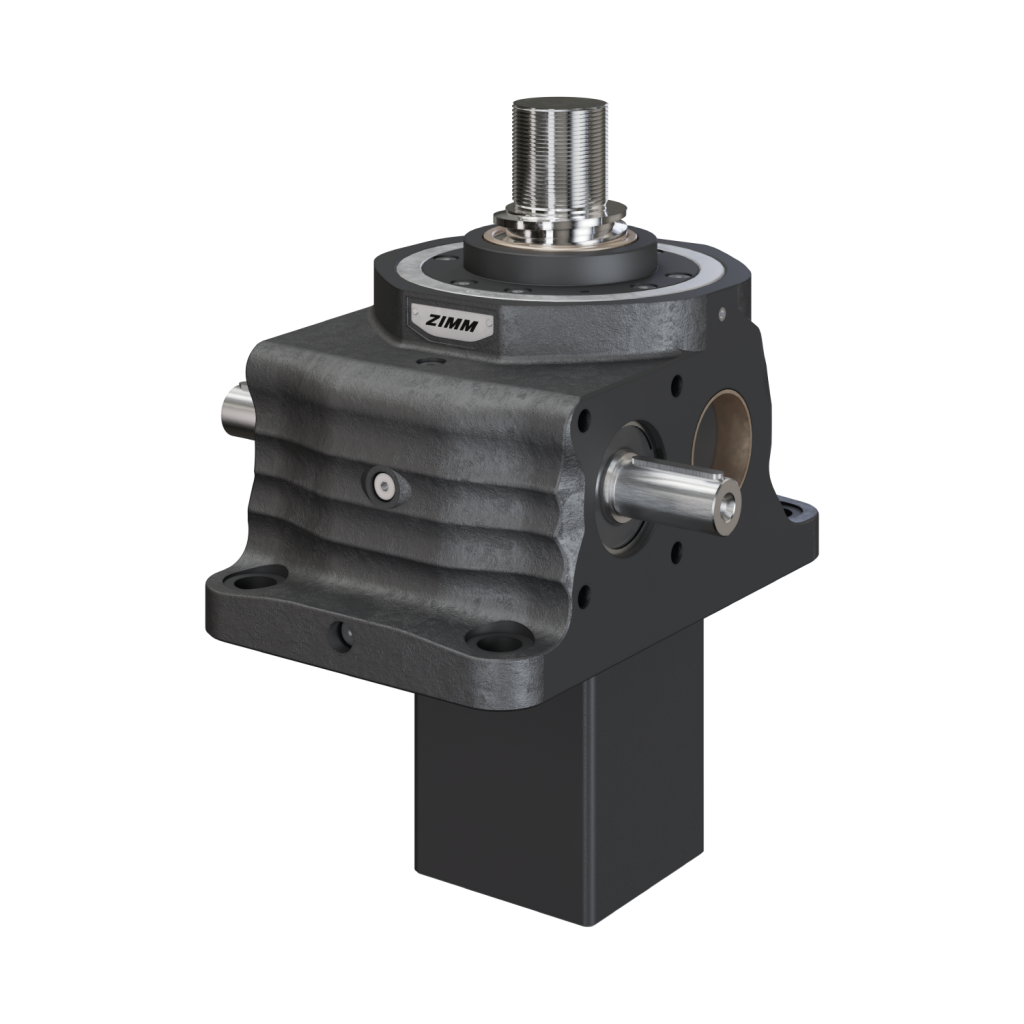

350kN-100×16-S-Rosca trapezoidal | Serie ZE | Elevadores de husillo
350 kN
1500 rpm
1800 rpm
100x16
GGG-50, con tratamiento anticorrosión
Acero, templado por cementación, pulido
110 kg
52 kg
aceite sintético lubricante
grasa lubricante
máx. 60°C, superior bajo pedido
N: 52,49 kg cm² / L: 42,87 kg cm²
máx. 265 Nm (N) / máx. 100 Nm (L)
máx. 1.800 Nm
Translating (S)
La tuerca de retención de seguridad se usa especialmente en situaciones en las que pudiera verse afectada la seguridad de las personas en caso de rotura de la rosca. La tuerca de retención de seguridad también puede proteger otras instalaciones de las consecuencias de fallos mecánicos y tiempos de parada.
Desgaste
Si el desgaste es superior al 25 % del paso de la rosca, hay que cambiar la tuerca (R) o la caja reductora (S).
Control
El desgaste y la holgura de la rosca se deben inspeccionar y documentar a intervalos regulares (dependiendo del período de funcionamiento). Esto permite programar el reemplazo con suficiente antelación para evitar la parada de la instalación.
Control eléctrico
El control eléctrico muestra el desgaste de la tuerca roscada cuando llega a aprox. 25 %. Esto se puede visualizar de inmediato en un punto centralizado, lo que permite programar oportunamente el reemplazo de las partes desgastadas.
Elevadores de husillo | Serie ZE y ZE-H
elevador Tr dxP
paso P | mm
desgaste máx. amis. | holgura de rosca* (25% of P) mm
16×4, 18×4, 20×4
4
1,0
30×6
6
1,5
40×7
7
1,75
50×8
8
2,0
55×9, 60×9
9
2,25
70×12
12
3,0
80×16, 100×16, 120×16
16
4,0
40×20 160×20
20
5,0
*Ident. con husillo de paso doble (mismo espesor de flancos).
