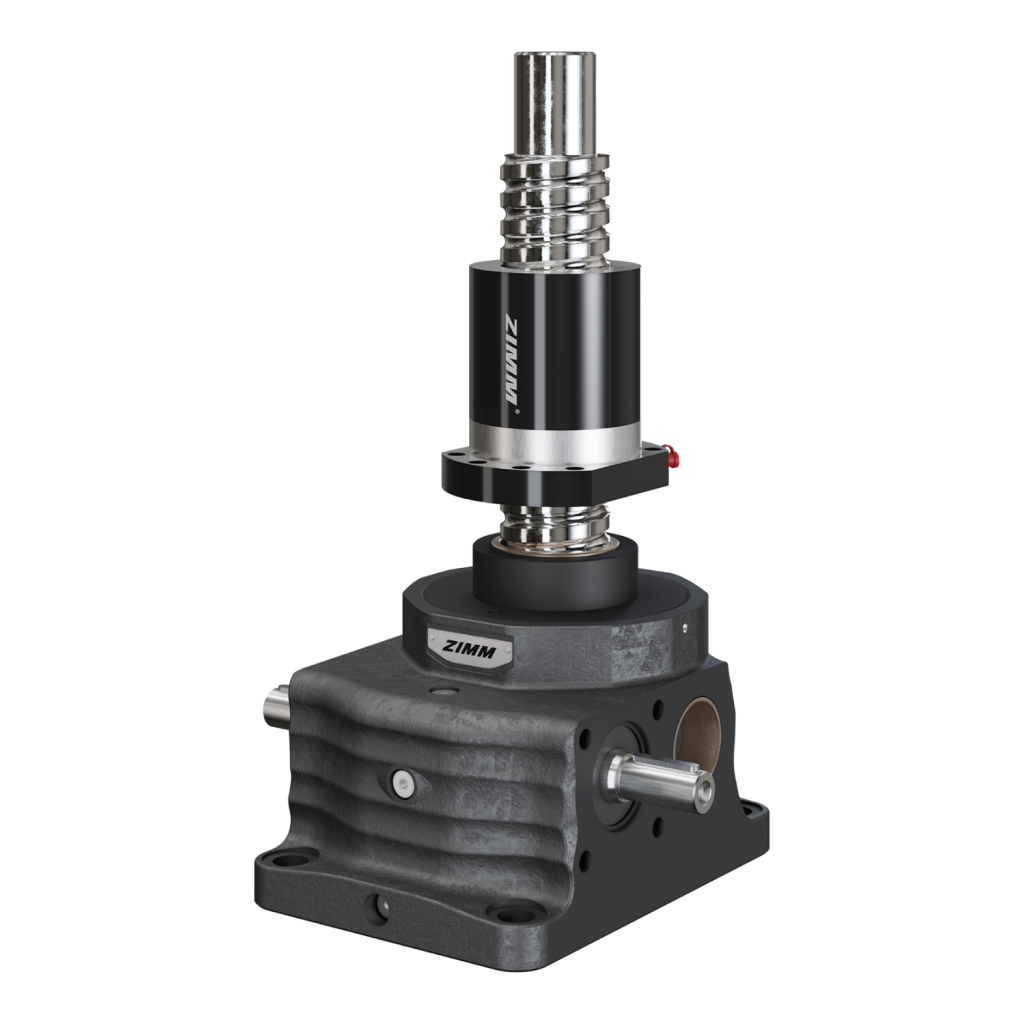

350 kN | |
1500 rpm | |
1500 rpm | |
100x40 | |
281,3 | |
759,6 | |
0,03 | |
GGG-50, con tratamiento anticorrosión | |
Acero, templado por cementación, pulido | |
150 kg | |
52 kg | |
aceite sintético lubricante | |
Grasa lubricante | |
máx. 60°C, superior bajo pedido | |
N: 54,7 kg cm² / L: 43 kg cm² | |
máx. 230 Nm (N) / máx. 85 Nm (L) | |
máx. 1.800 Nm | |
Rotación (R) |
R-Rosca | rotando
El husillo está fijado a la corona y gira con ella. Por lo que la tuerca ejercerá un movimiento axial a lo largo del husillo.
S-Rosca | traduciendo
La corona tiene una rosca trapezoidal que convierte el movimiento de rotación en un movimiento axial del husillo cuando a este se le impide el giro.
Los casquillos giratorios están integrados de serie en las carcasas de los elevadores de las series ZE, ZE-H y Z. Los casquillos giratorios pueden someterse a toda la carga nominal tanto en compresión como en tracción.
Colocación
5kN – 25kN | Parte delantera y trasera
35kN – 1000kN | Lateral
Aplique lubricante al husillo de bolas KGT cada 300 horas de funcionamiento efectivo. Para cargas elevadas, cada 100 horas. | |
Es necesario inspeccionar el husillo de rosca trapezoidal periódicamente y engrasar en función del ciclo de trabajo. |
Dependiendo de la aplicación, son ventajosas las roscas con orificios pasantes o ciegos.
