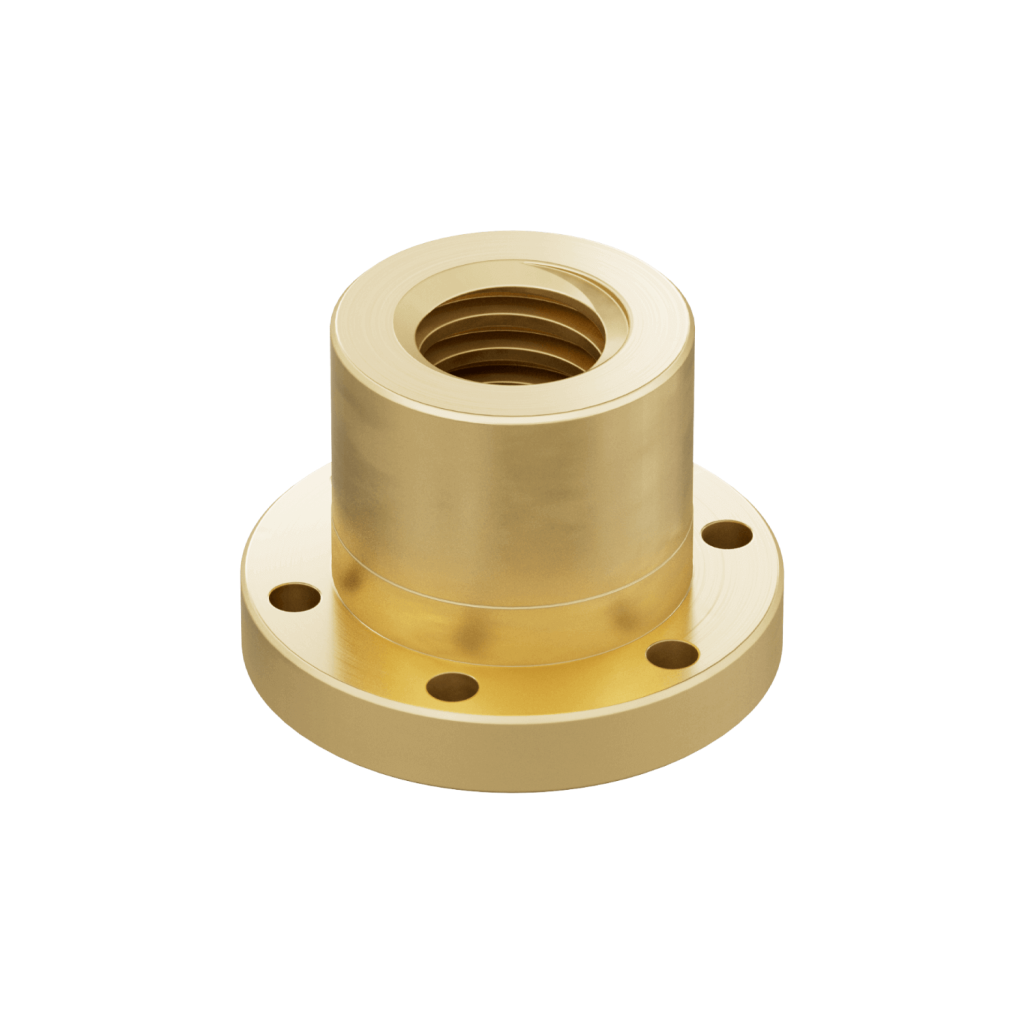

Tuerca con brida FM

Material:	Fundición roja (RG7)
	Tuerca estándar para aplicaciones sencillas

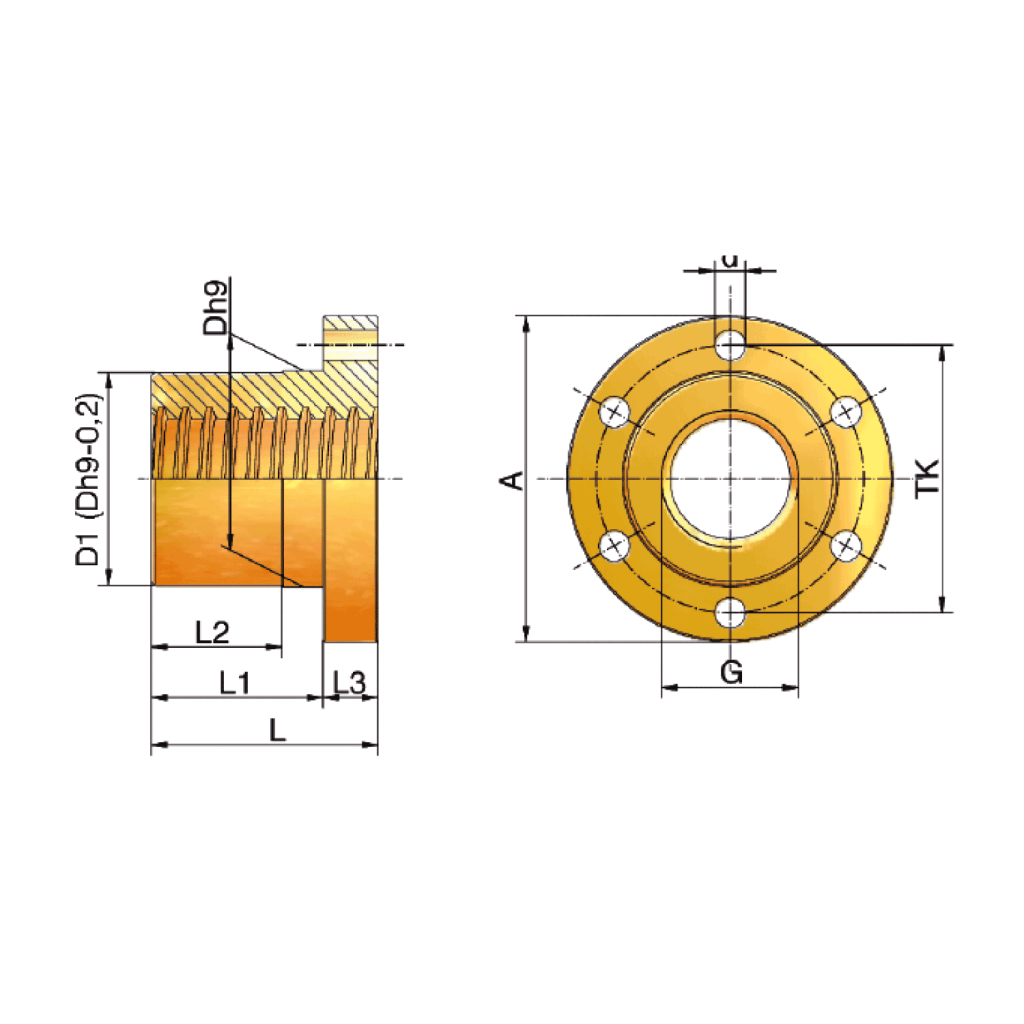

Tamaños	G	D1* Dh9	TK	A	d (6x)	L	L1	L2	L3	kg
2.5 kN	Tr 16×4	28	38	48	6	35	23	15	12	0,2
5 kN	Tr 18×4	28	38	48	6	35	23	15	12	0,2
10 kN	Tr 20×4	32	45	55	7	44	32	24	12	0,3
25 kN	Tr 30×6	38	50	62	7	46	32	24	14	0,4
35 kN	Tr 40×7	63	78	95	9	66	50	38	16	1,7
50 kN	Tr 40×7	63	78	95	9	66	50	38	16	1,7
100 kN	Tr 55×9	85	108	130	11	90	70	54	20	4
150 kN	Tr 60×9	90	116	140	13	100	75	54	25	5,5

*D1=Dh9-0,2 mm

Dimensiones para otros tamaños a petición.
