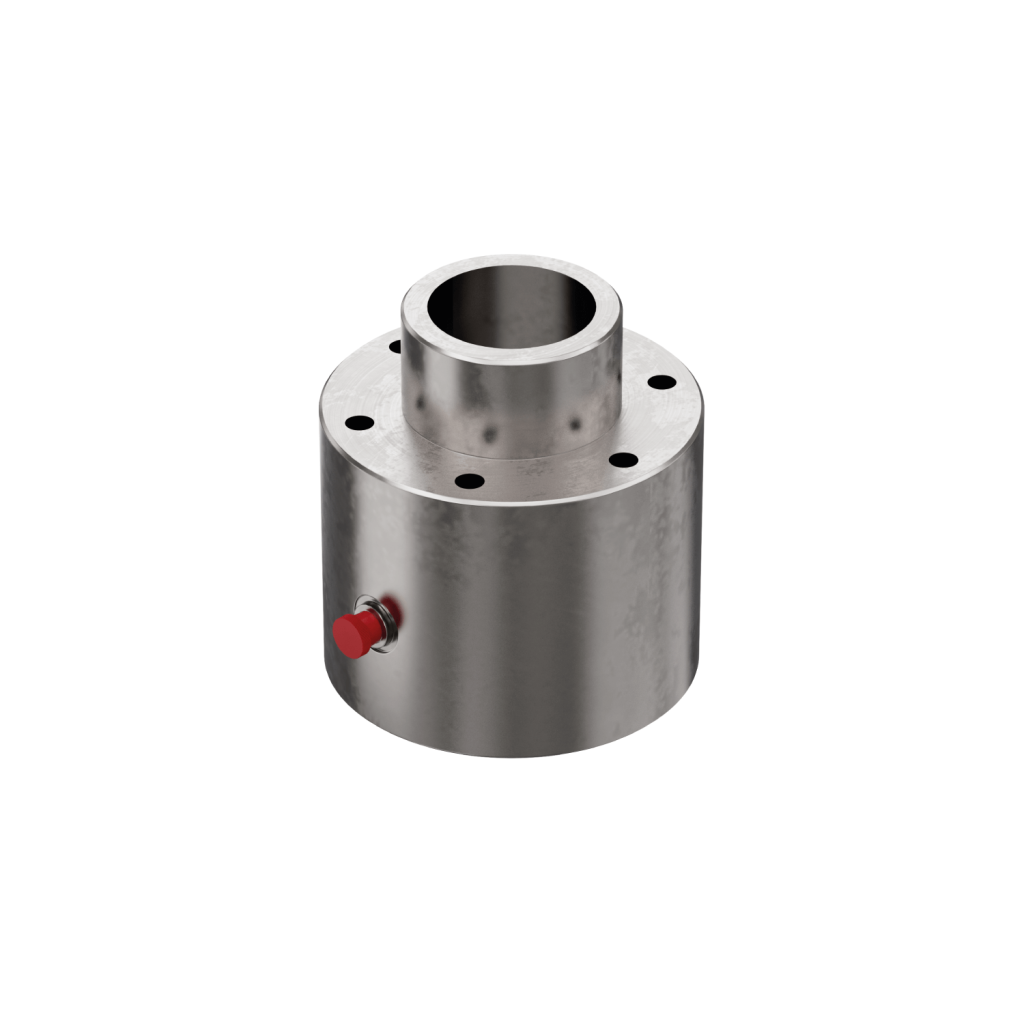

Fundición gris (GG25) | |
Bronce (Rg7) |
- Compensación angular hasta máx. 3°
- Posibilidad de sujeción para fuelle en ambos lados
- Mismo Ø en cuello del elevador, tuerca y cojinete de apoyo flotante
- Boquilla de engrase para conexión a sistema de lubricación central o lubricador
Observe:
La tuerca oscilante no puede compensar errores de paralelismo de los husillo entre sí y con respecto a las guías. Es necesario asegurarse de que la alineación sea exacta. Por lo tanto, las superficies de sujeción de los elevadores también deben estar exactamente en ángulo recto con respecto a las guías.

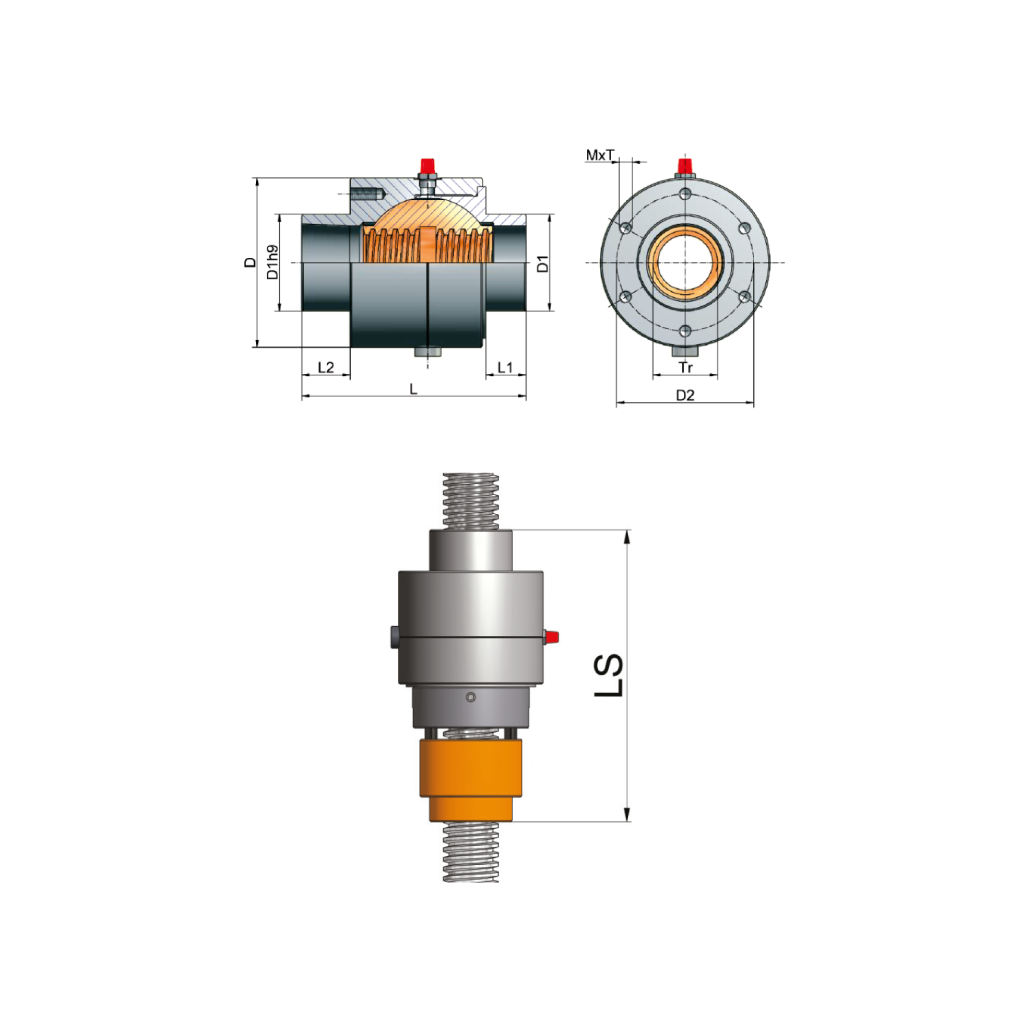

Tamaños | Tr | D | D1 | D2 | M x T | L | L1 | L2 | LS* | kg |
---|---|---|---|---|---|---|---|---|---|---|
5 kN | Tr 18×4 | 52 | 29 | 40 | M5x12 | 78 | 13 | 21 | 123 | 0,7 |
10 kN | Tr 20×4 | 74 | 39 | 60 | M6x12 | 83 | 13 | 24 | 128 | 1,5 |
25 kN | Tr 30×6 | 88 | 46 | 70 | M6x12 | 95 | 13 | 27 | 158 | 2,4 |
35 kN | Tr 40×7 | 105 | 60 | 85 | M8x16 | 129 | 15 | 30 | 212 | 5,1 |
50 kN | Tr 40×7 | 105 | 60 | 85 | M8x16 | 129 | 15 | 30 | 212 | 5,1 |
100 kN | Tr 55×9 | 148 | 85 | 120 | M10x20 | 190 | 15 | 45 | 298 | 15,1 |
150 kN | Tr 60×9 | 165 | 90 | 125 | M12x24 | 210 | 15 | 45 | 330 | 21,9 |

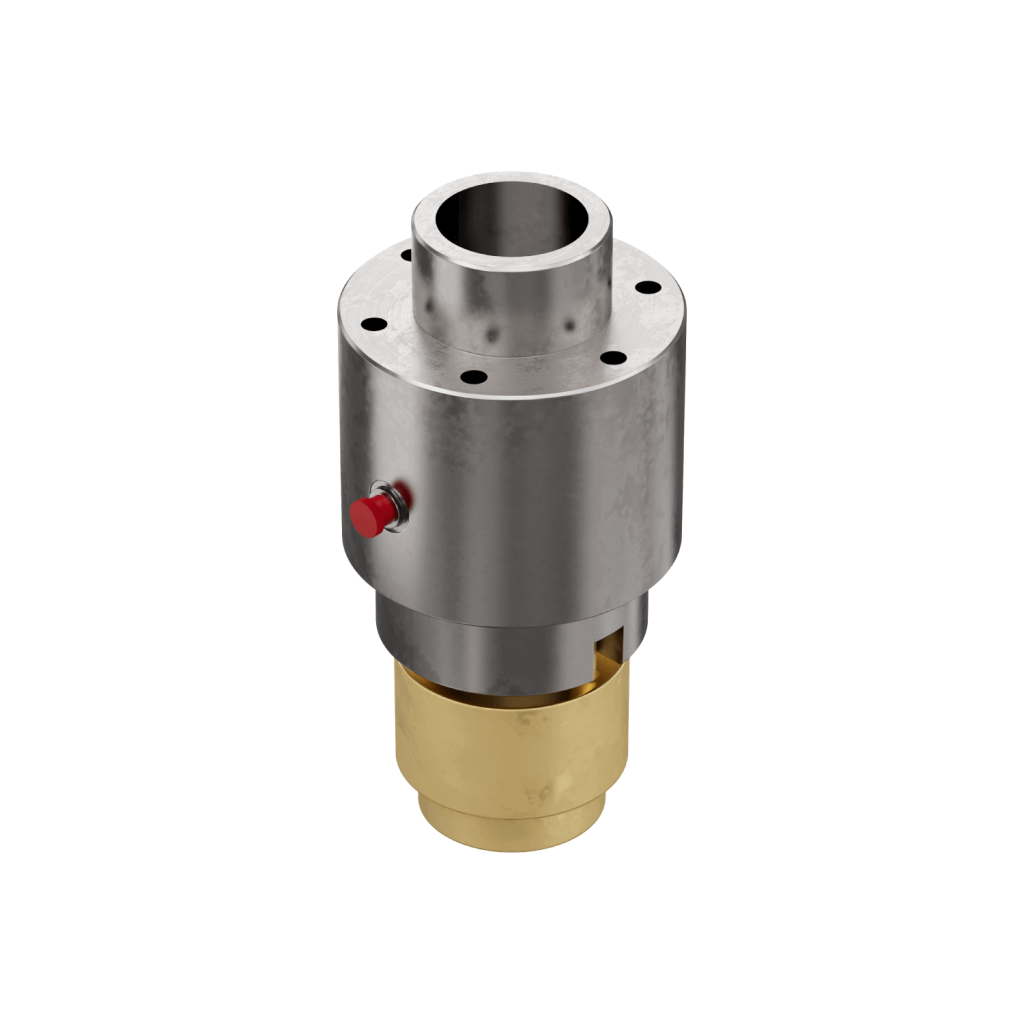

* Longitud total PM incluye tuerca de retención de seguridad SIFA.
Dimensiones para otros tamaños a petición.
