50 kN | |
1500 rpm | |
1800 rpm | |
40x5 | |
27,5 | |
63,6 | |
0,06 | |
GGG-50, con tratamiento anticorrosión | |
Acero, templado por cementación, pulido | |
17 kg | |
8 kg | |
Sintética de alta calidad | |
Grasa lubricante | |
máx. 60°C, superior bajo pedido | |
N: 2,49 kg cm² / L: 1,73 kg cm² | |
máx. 31,5 Nm (N) / máx. 10,4 Nm (L) | |
máx. 260 Nm | |

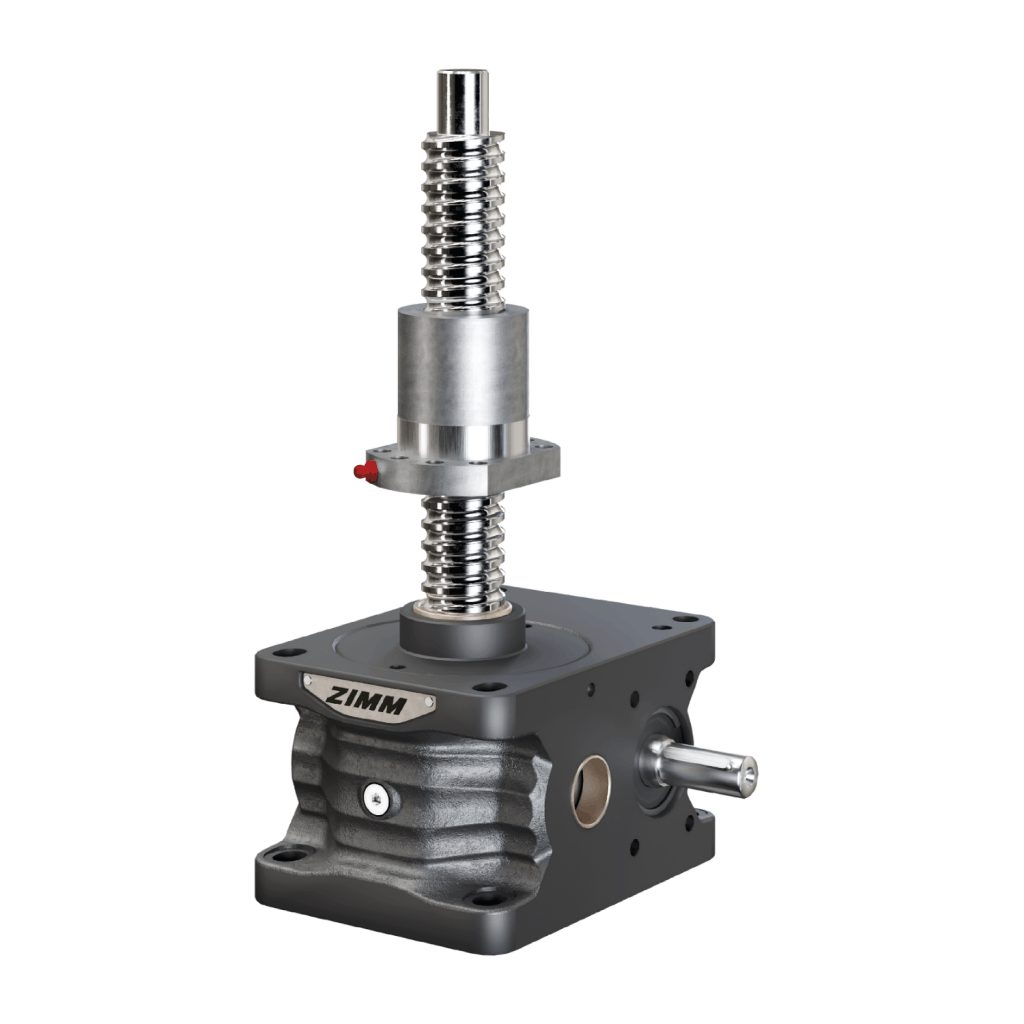

Rotación (R) |
R-Rosca | rotando
El husillo está fijado a la corona y gira con ella. Por lo que la tuerca ejercerá un movimiento axial a lo largo del husillo.
S-Rosca | traduciendo
La corona tiene una rosca trapezoidal que convierte el movimiento de rotación en un movimiento axial del husillo cuando a este se le impide el giro.
Los casquillos giratorios están integrados de serie en las carcasas de los elevadores de las series ZE, ZE-H y Z. Los casquillos giratorios pueden someterse a toda la carga nominal tanto en compresión como en tracción.
Colocación
5kN – 25kN | Parte delantera y trasera
35kN – 1000kN | Lateral
Aplique lubricante al husillo de bolas KGT cada 300 horas de funcionamiento efectivo. Para cargas elevadas, cada 100 horas. | |
Es necesario inspeccionar el husillo de rosca trapezoidal periódicamente y engrasar en función del ciclo de trabajo. |
Dependiendo de la aplicación, son ventajosas las roscas con orificios pasantes o ciegos.
