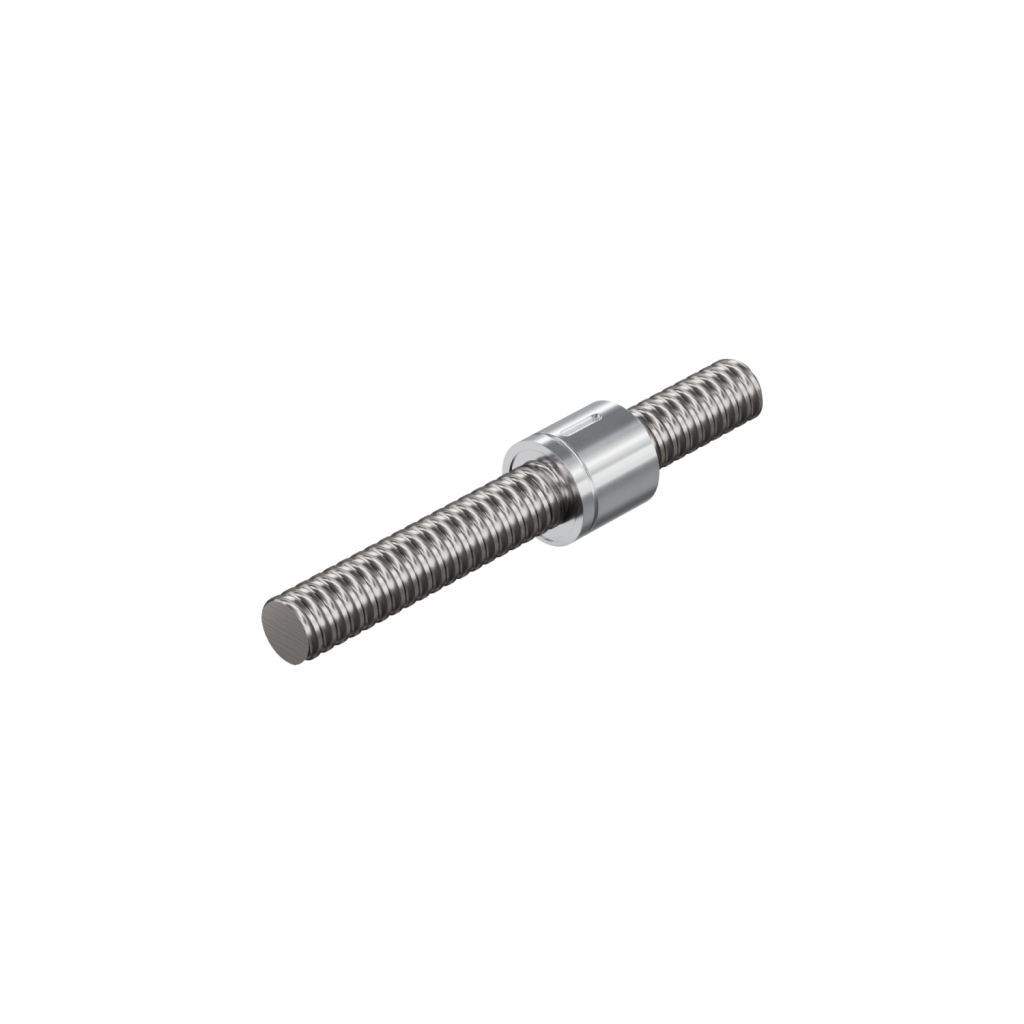

Husillo de bolas con tuerca cilíndrica KGT-Z

Material - husillo:	1.1213 (Cf 53) templado por inducción y pulido

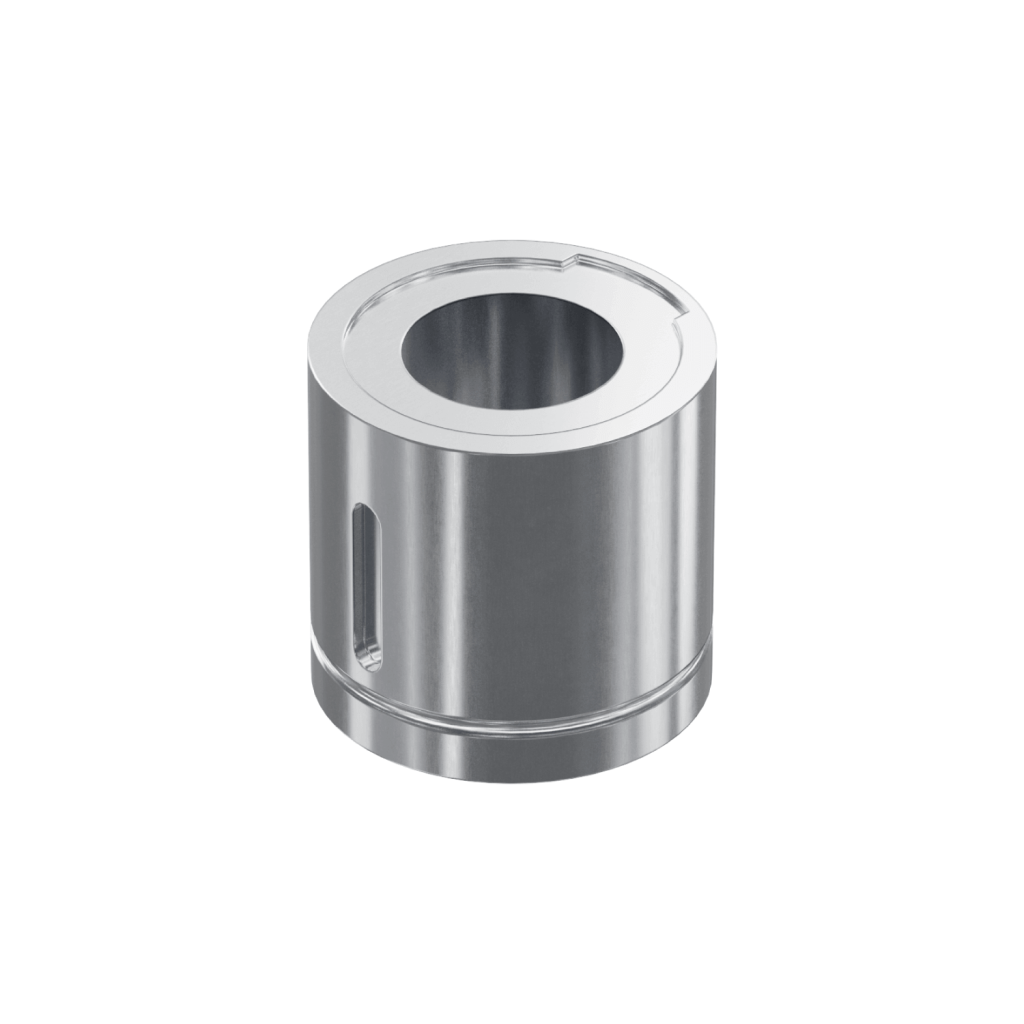

Material - tuerca:	16MnCr5
Precisión de la altura del paso:	Hasta 300 mm +/- 0,05 mm

Precaución:
El tamaño de 35 kN no está disponible para la versión S.

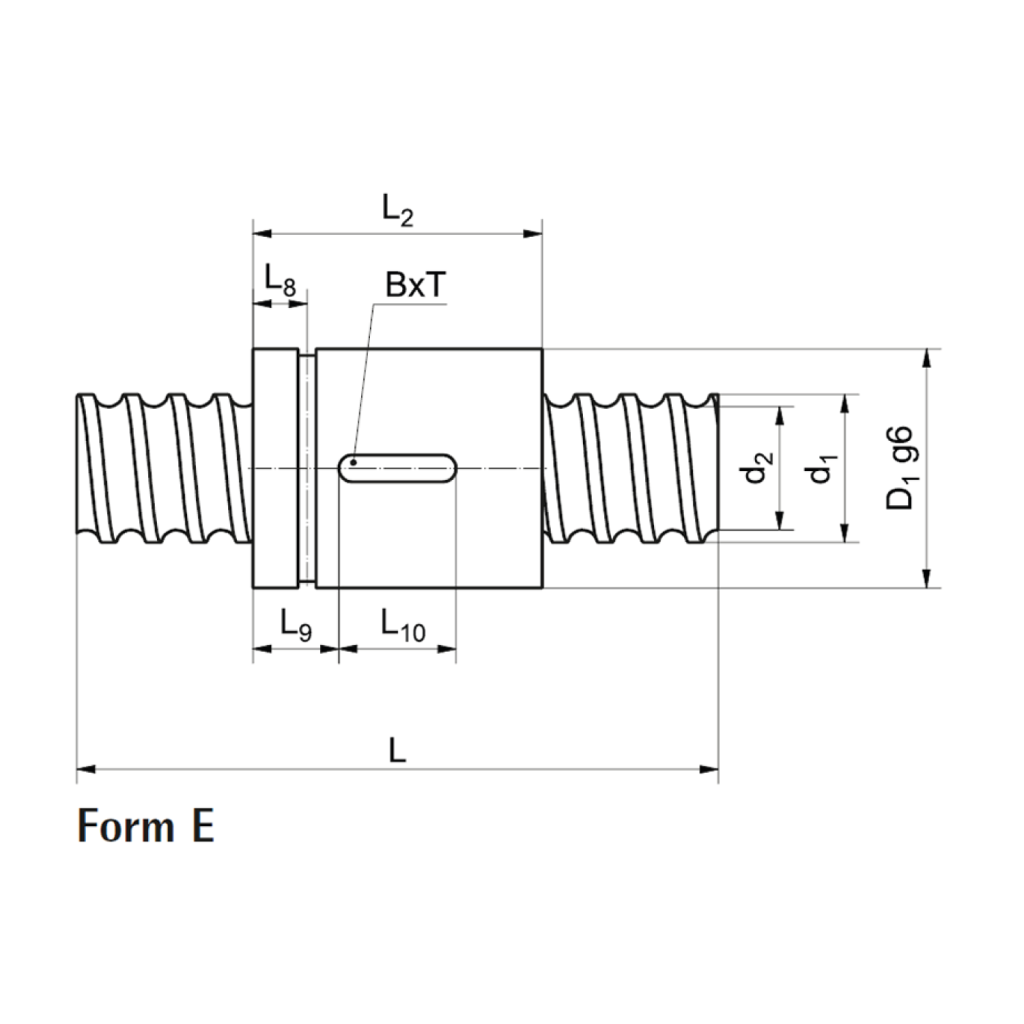

Tamaños	KGT	Diseño	dN = Ø	d1 mm	d2 mm	D1 mm	L2 mm	L8 mm	L9 mm	L10 mm	BxT	Holgura axial máx mm	Número de circulaciones de carga	Capacidad de carga kN C	Capacidad de carga kN C0=Coa
5 kN	16×5	E	16	15,5	12,9	28	34	7	7	20	5×2	0,08	3	9,3	13,1
5 kN	16×10	E	16	15,4	13	28	50	7	15	20	5×2	0,08	6	15,4	26,5
10 kN	25×5	E	25	24,5	21,9	40	34	7	7	20	5×2	0,08	3	12,3	22,5
10 kN	25×10	E	25	24,5	21,9	40	45	7,5	12,5	20	5×2	0,08	3	13,2	25,3
10 kN	25×25	S	25	24,5	22	40	35	11,5	11	13	5×3	0,08	5	16,7	32,3
10 kN	25×50	S	25	24,1	21,5	40	58	17	19	20	5×3	0,15	5	15,4	31,7
25 kN	32×5	E	32	31,5	28,9	50	45	7,5	8	30	6×2,5	0,08	5	21,5	49,3
25 kN	32×10	E	32	32,7	27,3	53	60	10	15	30	6×2,5	0,08	3	30,8	54,5
25 kN	32×20	E	32	31,7	27,9	53	70	7,5	20	30	6×2,5	0,08	4	32,9	59,8
25 kN	32×40	S	32	30,9	28,3	53	45	13	10	25	6×4	0,08	4	14,9	32,4
35 kN Version-R	40×5	E	40	39,5	36,9	63	45	7,5	8	30	6×2,5	0,08	5	23,8	63,1
35 kN Version-R	40×10	E	40	39,5	34,1	63	60	10	15	30	6×2,5	0,08	3	38	69,1
35 kN Version-R	40×20	E	40	39,7	35,9	63	70	7,5	20	30	6×2,5	0,08	4	33,3	76,1
35 kN Version-R	40×40	S	40	38,9	36,3	63	85	15	27,5	30	6×3,5	0,08	8	35	101,9
50 kN	40×5	E	40	39,5	36,9	63	45	7,5	8	30	6×2,5	0,08	5	23,8	63,1
50 kN	40×10	E	40	39,5	34,1	63	60	10	15	30	6×2,5	0,08	3	38	69,1
50 kN	40×20	E	40	39,7	35,9	63	70	7,5	20	30	6×2,5	0,08	4	33,3	76,1
50 kN	40×40	S	40	38,9	36,3	63	85	15	27,5	30	6×3,5	0,08	8	35	101,9

Dimensiones para otros tamaños a petición.
