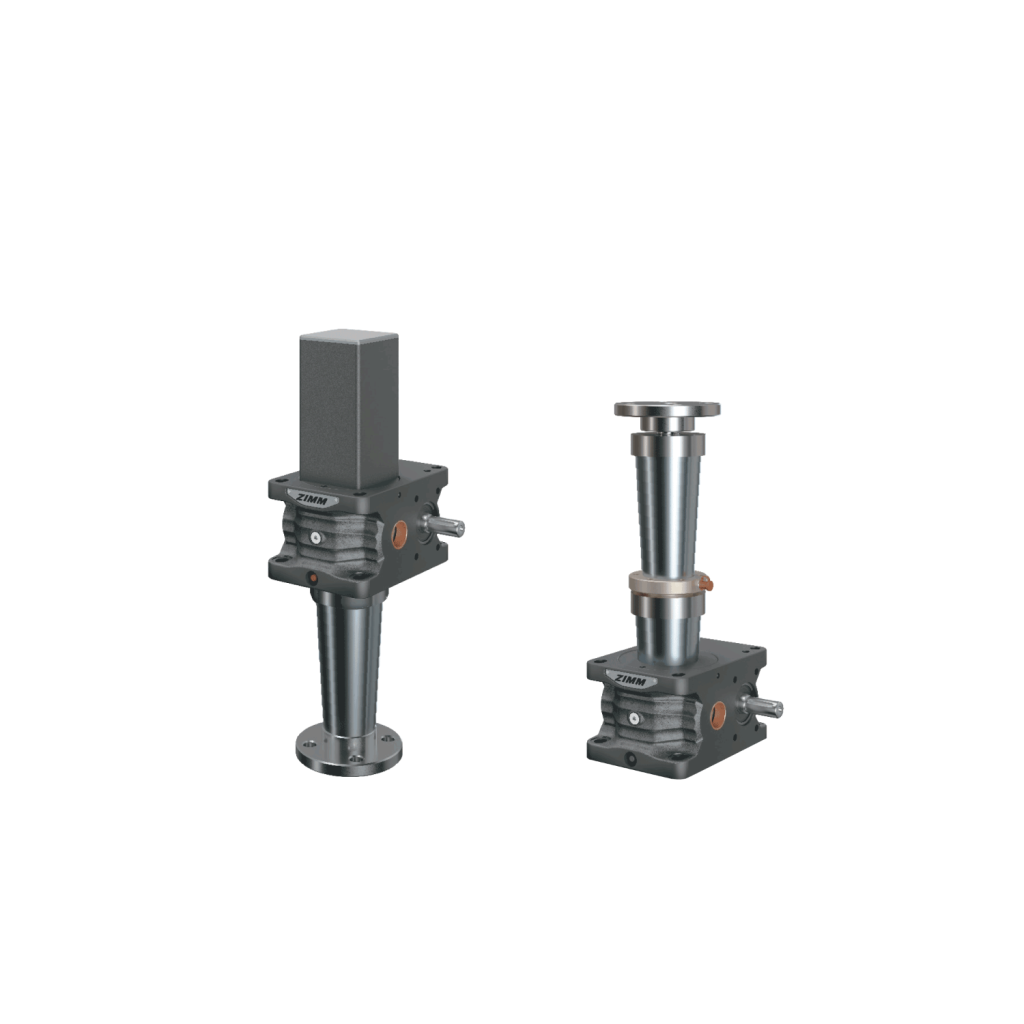

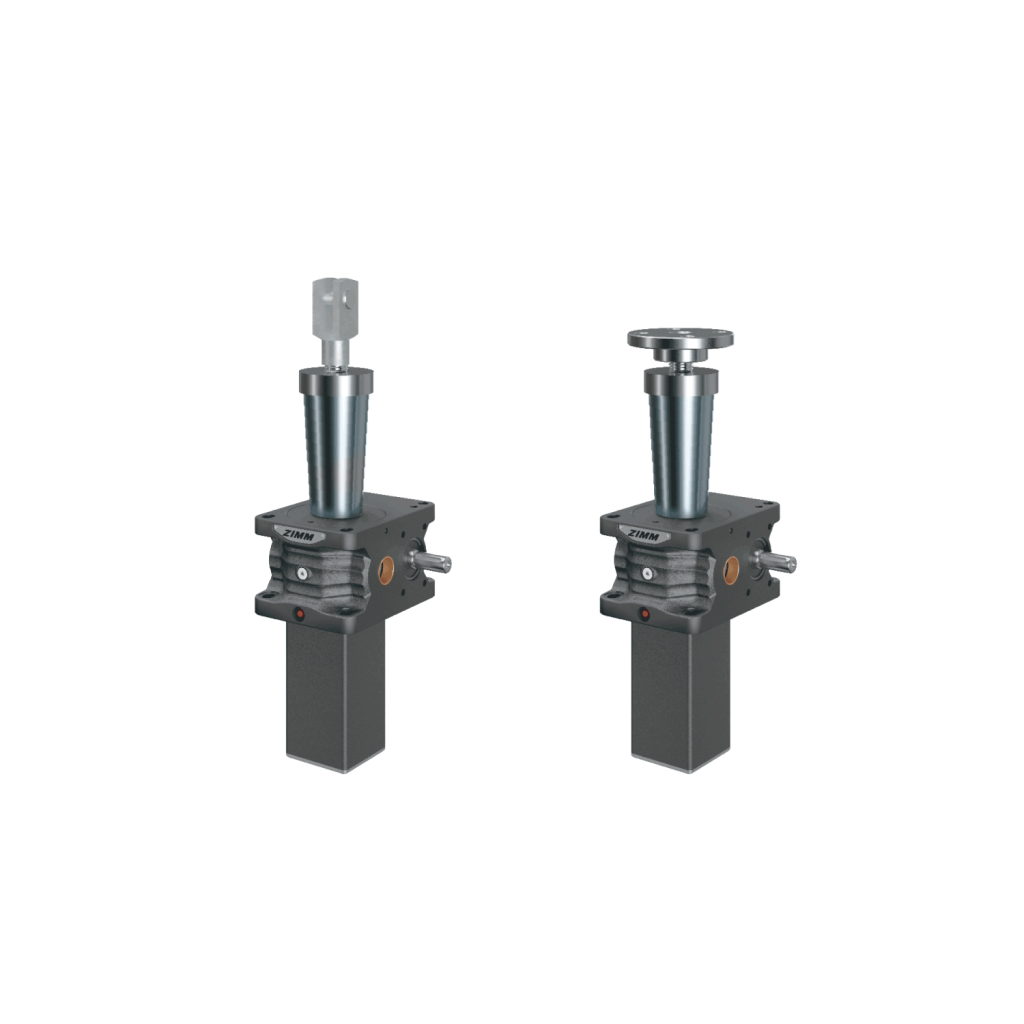

Muelle espiral SF

Muelle espiral SF

Muelle espiral SF

Muelle espiral SF

Muelle espiral SF

Material - muelle espiral:	Fleje de acero para muelles, azulado (versiones de acero inoxidable a petición)
Material - anillo centrador:	Plástico, polímero de alto rendimiento (otros materiales a petición)

Observe:
Carrera máxima del muelle. Tenga en cuenta un margen de seguridad para prevenir daños!

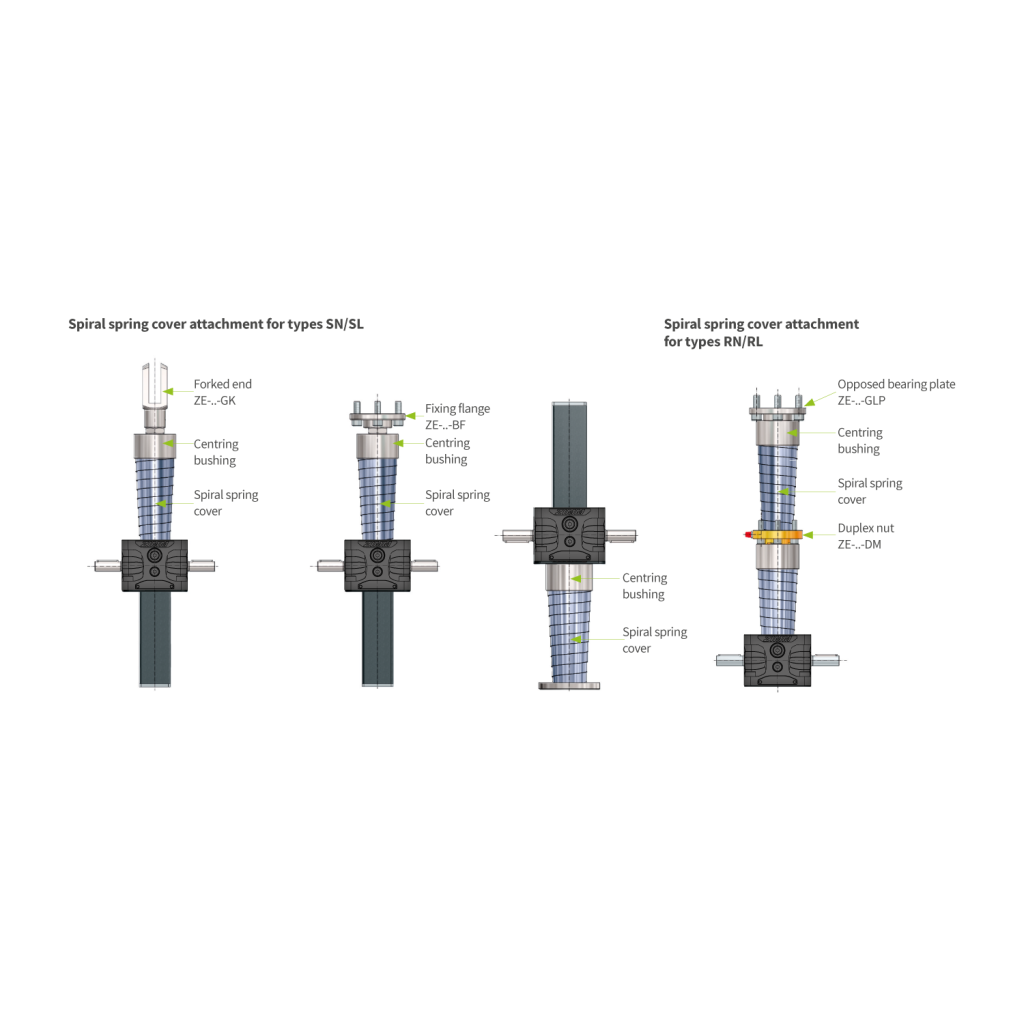

							Anillo centrador SFZ
Tamaños	Montaje*	D1	D2	ZD	Carrera / desplazamiento	kg	ID	AD	H
5 kN	V	30	53	30	420	0,3	57	61	20
5 kN	H	30	53	30	360	0,3	57	61	20
10 kN	V	40	64	40	410	0,5	69	73	30
10 kN	H	40	64	40	350	0,5	69	73	30
25 kN	V	50	70	50	400	0,6	74	78	36
25 kN	H	50	70	50	300	0,6	74	78	36
35 kN	V	65	88	50	400	0,6	92	96	35
35 kN	H	65	88	50	300	0,6	92	96	35
50 kN	V	65	88	50	400	0,6	92	96	35
50 kN	H	65	88	50	300	0,6	92	96	35
100 kN	V	90	124	75	575	2,8	128	134	50
100 kN	H	90	124	75	425	2,8	128	134	50
150 kN	V	100	138	75	725	3,7	143	149	51
150 kN	H	100	138	75	575	3,7	143	149	51

H = Montaje horizontal, V = Montaje vertical

Dimensiones para otros tamaños a petición.
