5 kN
1500 rpm
3000 rpm
18x4
Aluminio, con tratamiento anticorrosión
Acero, templado por cementación, pulido
1,2 kg
1,58 kg
sintética de alta calidad
grasa lubricante
máx. 60°C, superior bajo pedido
máx. 4,7 Nm (N) / máx. 1,5 Nm (L)
N: 0,132 kg cm² / L: 0,091 kg cm²
máx. 39 Nm

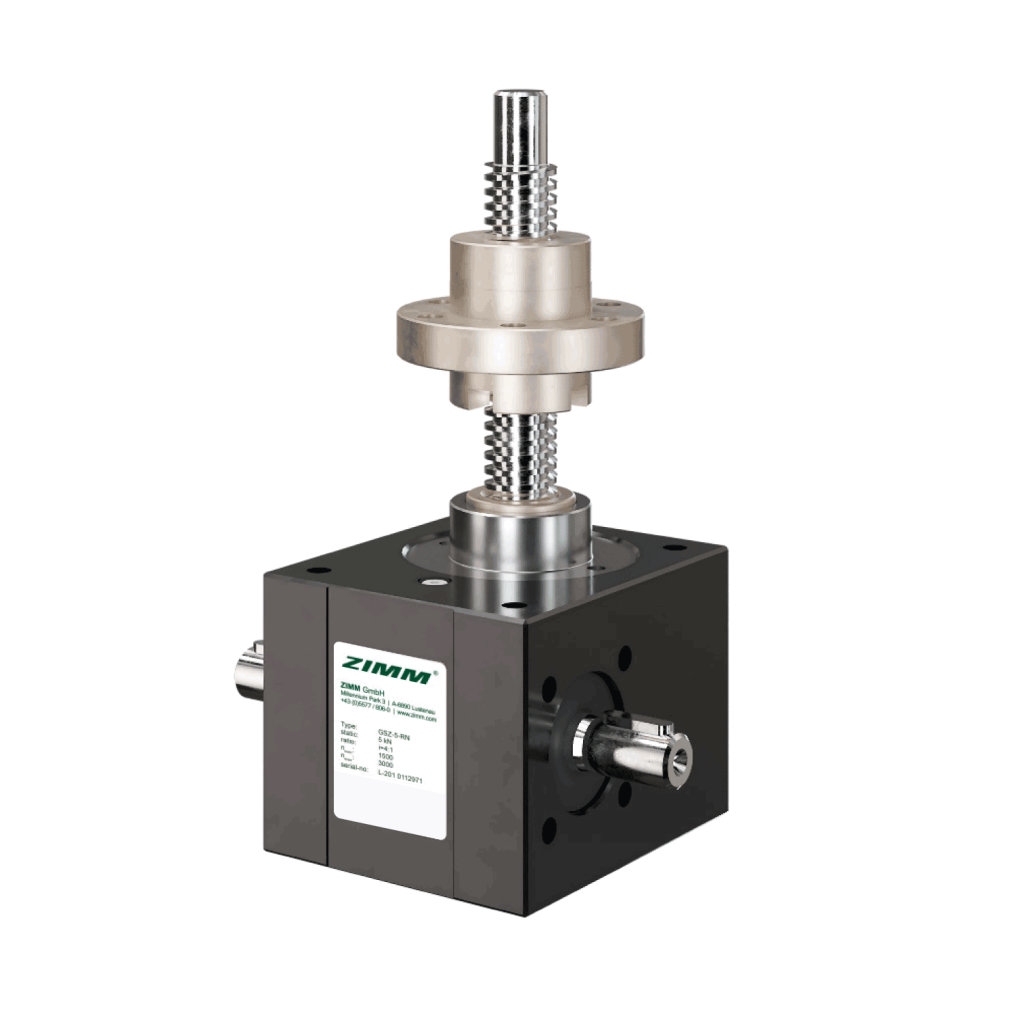

Rotating (R)

Utilice siempre el lubricante correcto para una
larga vida útil. Estos lubricantes fueron seleccionados cuidadosamente de acuerdo con los requisitos del elevador de husillo.

Descargar PDF:
Lubricantes para elevadores de husillo | Español

La tuerca de retención de seguridad se usa especialmente en situaciones en las que pudiera verse afectada la seguridad de las personas en caso de rotura de la rosca. La tuerca de retención de seguridad también puede proteger otras instalaciones de las consecuencias de fallos mecánicos y tiempos de parada.

Desgaste

Si el desgaste es superior al 25 % del paso de la rosca, hay que cambiar la tuerca  (R) o la caja reductora (S).

Control

El desgaste y la holgura de la rosca se deben inspeccionar y documentar a intervalos regulares (dependiendo del período de funcionamiento). Esto permite programar el reemplazo con suficiente antelación para evitar la parada de la instalación.

Control eléctrico

El control eléctrico muestra el desgaste de la tuerca roscada cuando llega a aprox. 25 %. Esto se puede visualizar de inmediato en un punto centralizado, lo que permite programar oportunamente el reemplazo de las partes desgastadas.

Elevadores de husillo | Serie Z
elevador Tr dxPpaso P | mmdesgaste máx. amis. | holgura de rosca* (25% of P) mm
16×4, 18×4, 20×441,0
30×661,5
40×771,75
50×882,0
55×9, 60×992,25
80×16, 100×16, 120×16164,0
40×20 160×20205,0
*Ident. con husillo de paso doble (mismo espesor de flancos).
Elevadores de husillo | Serie GSZ
elevador Tr dxP paso P | mm desgaste máx. amis. | holgura de rosca* (25% of P) mm
16×4, 18×4, 20×441,0
30×661,5
40×771,75
55×992,25
*Ident. con husillo de paso doble (mismo espesor de flancos).
